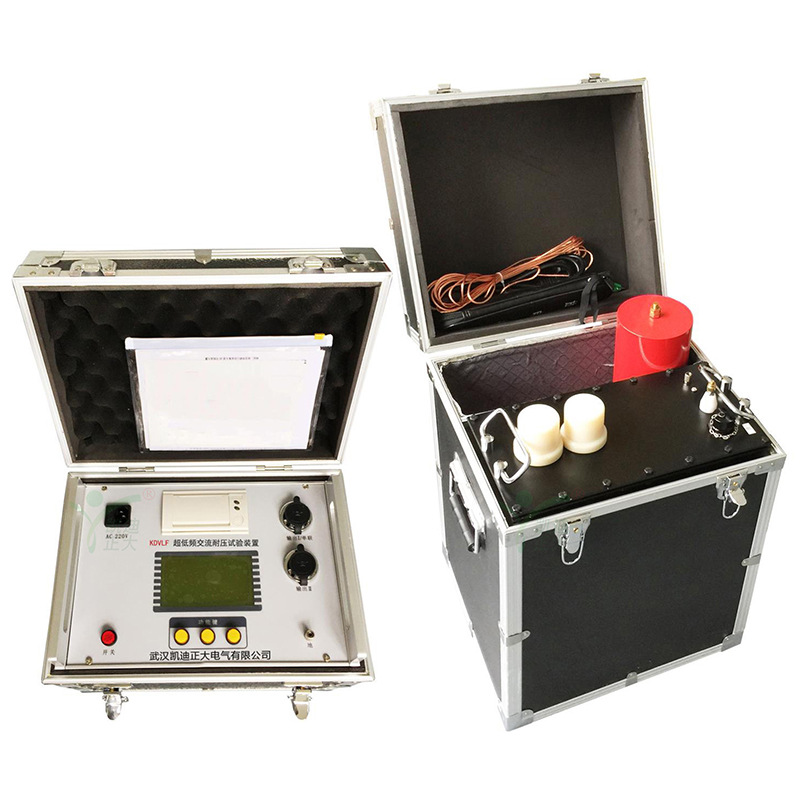

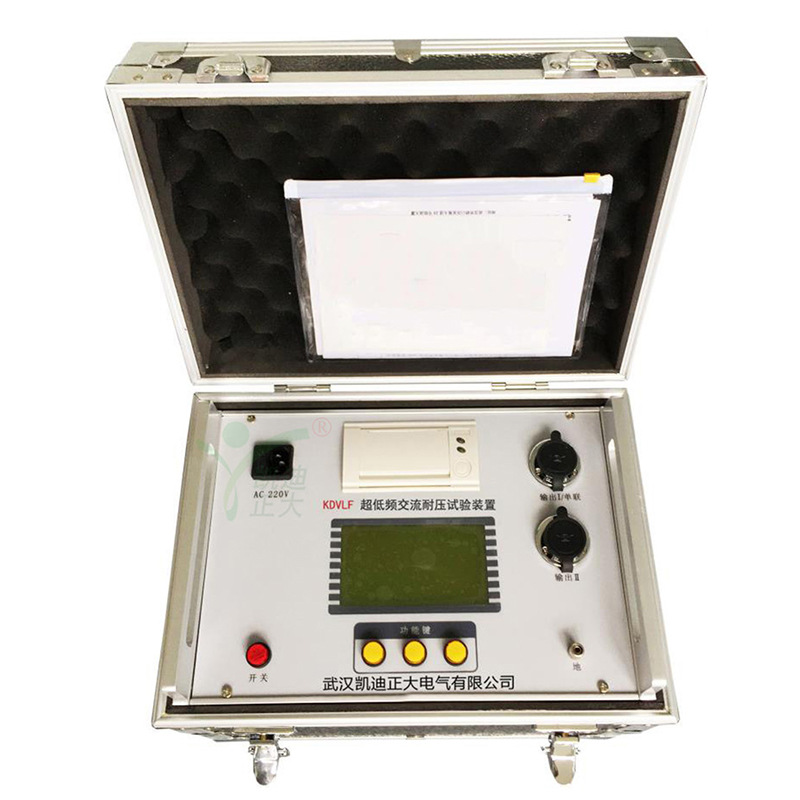

KDVLF-80 超低頻高壓發生器主要用于電力部門對PE(聚乙烯)/XLPE(交聯聚乙烯)等塑料電力電纜的非破壞性絕緣耐壓試驗，具有電源過流、高壓過流、油箱過熱保護功能，輸出調壓器不回零高壓不能啟動等功能，是傳統工頻耐壓試驗設備的換代。KDVLF系列超低頻高壓發生器接合了現代數字變頻新的技術，采用微機控制，升壓、降壓、測量、保護自動化，并且在自動升壓過程中能進行人工干預。由于電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。

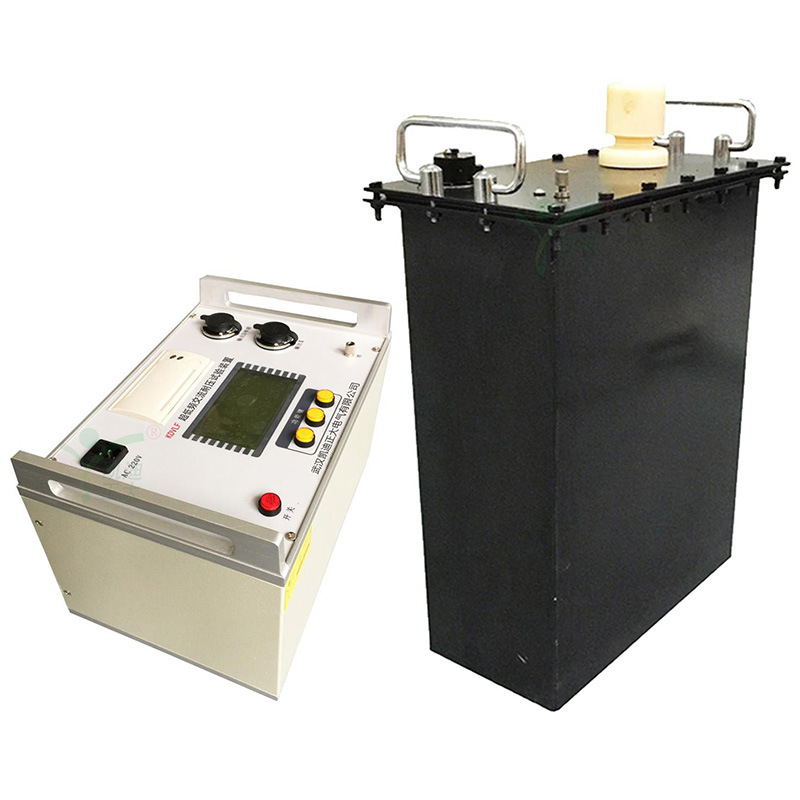

　　1、額定電壓小于或等于80kV的超低頻采用單聯結構(一臺升壓器);大于80kV的超低頻采用串聯結構(兩臺升壓器串聯)，使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。

　　2、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。

　　3、過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

　　4、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

　　5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

　　6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

　　1、輸出額定電壓：0～80kV

　　(適用于35kV及以下電纜0～8公里耐壓試驗、發電機耐壓等)

　　2、輸出頻率：0.1Hz、0.05Hz、0.02Hz

　　3、輸出頻率帶載能力： 0.1Hz 時最大1.1µFµ

　　0.05Hz 時最大2.2µFµ

　　0.02Hz 時最大5.5µFµ

　　4、輸出頻率可調整為0.1、0.05和0.02HZ;

　　5、測量精度：3%

　　6、電壓正，負峰值誤差：≤3%

　　7、電壓表準確度：≦3%

　　8、電流表準確度：≦5%

　　9、電壓波形失真度：≤5%

　　10、電源：頻率50Hz，電壓220V±5%。

　　11、電源保險管：20A

　　12、使用條件：溫度：-10℃～+40℃;濕度：≤85%RH
