通過測試系統中不同組件的絕緣電阻(變壓器、開關裝置、導線、馬達)，可以隔離并修復發生故障的部件。

　　利用絕緣測試來檢驗試品對地或者相鄰導體之間的絕緣對保證產品質量和運行中的人身及設備安全具有重要意義。

　　在給系統加電之前，利用絕緣測試驗證它是健全的，能夠改善系統的性能;絕緣測試能夠發現制造工藝問題和設備缺陷，而這些問題在設備發生故障之前一般是發現不了的。在歐盟，該項測試是強制性的，即使對民用系統也是如此。

　　絕緣試驗中，某一個時刻的絕緣電阻值是不能反映試品絕緣性能的優劣的，這是由于同樣性能的絕緣材料，體積大時呈現的絕緣電阻小，體積小時呈現的絕緣電阻大;絕緣材料在施加高壓后存在對電荷的吸收比過程和極化過程。 所以，電力系統要求在主變壓器、電纜、電機等多場合的絕緣測試中應測量吸收比(R60s和R15s的比值)，和極化指數(R10min和R1min 比值)，并以此判定絕緣狀況的優劣。

　　吸收比與極化指數

　　在同一次試驗中,60s時的絕緣電阻值與15s時的絕緣電阻值的比(R60S/R15S)稱為吸收比。

　　在同一次試驗中,10min時的絕緣電阻值與1min時的絕緣電阻值的比(R10min/R1min)稱為極化指數。

　　1、多檔測試電壓：1000V、2500V、5000V、10000V。

　　2、測量絕緣電阻高達2TΩ。

　　3、絕緣電阻值采用31/2LCD數字顯示。

　　4、絕緣電阻測量自動轉換量程，讀數方便。

　　5、測量當前環境溫度。

　　6、自動計時功能，儀器蜂鳴器每間隔15秒短鳴一次。

　　7、自動測量計算并存儲R15S、R60S 、R600S、吸收比、極化指數值。

　　8、輸出短路電流大于3mA，滿足對容性負載快速充電的要求。

　　9、抗干擾能力強，讀數穩定、可靠。

　　10、完備的保護功能，保障操作安全。

　　11、可充電鋰電池供電，當電池電量不足時自動關機。

　　1.額定電壓：1000V 測量范圍：0～200GΩ 短路電流：≥1.5mA

　　2500V 測量范圍：0～500GΩ 短路電流：≥1.5mA

　　5000V 測量范圍：0.001～1000GΩ 短路電流：≥3mA

　　10000V 測量范圍：0.001～1999GΩ 短路電流：≥3mA

　　2.吸收比、極化指數測量范圍：0.1～19.99;最大誤差：&plusm

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

　　工作原理?

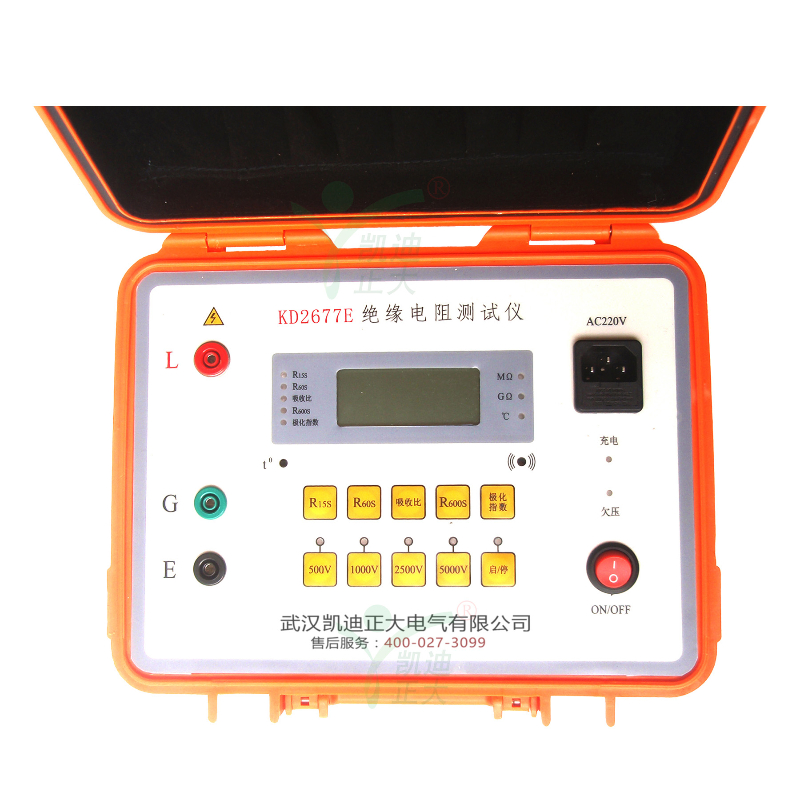

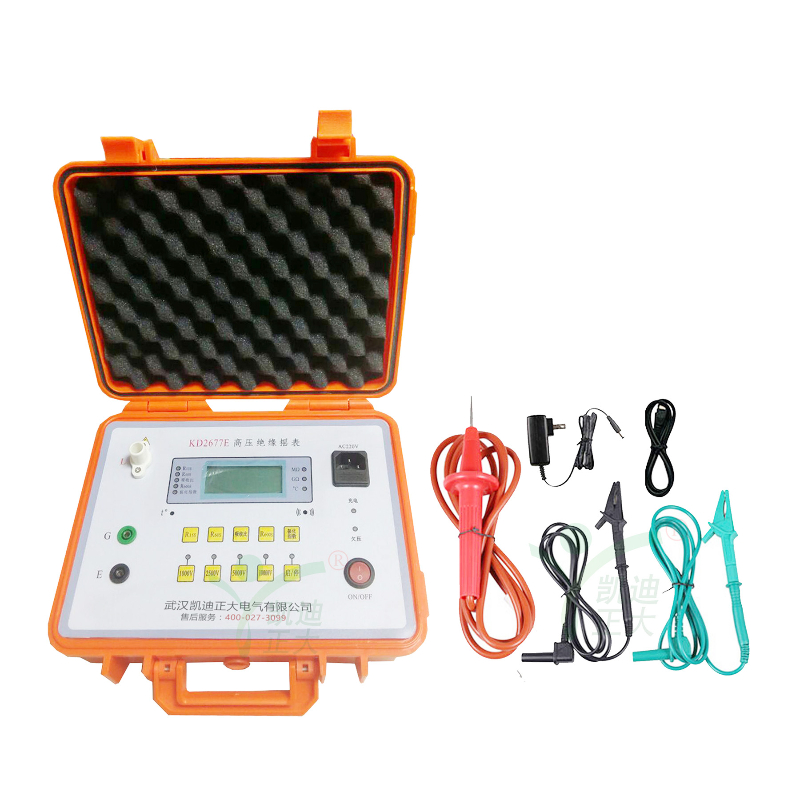

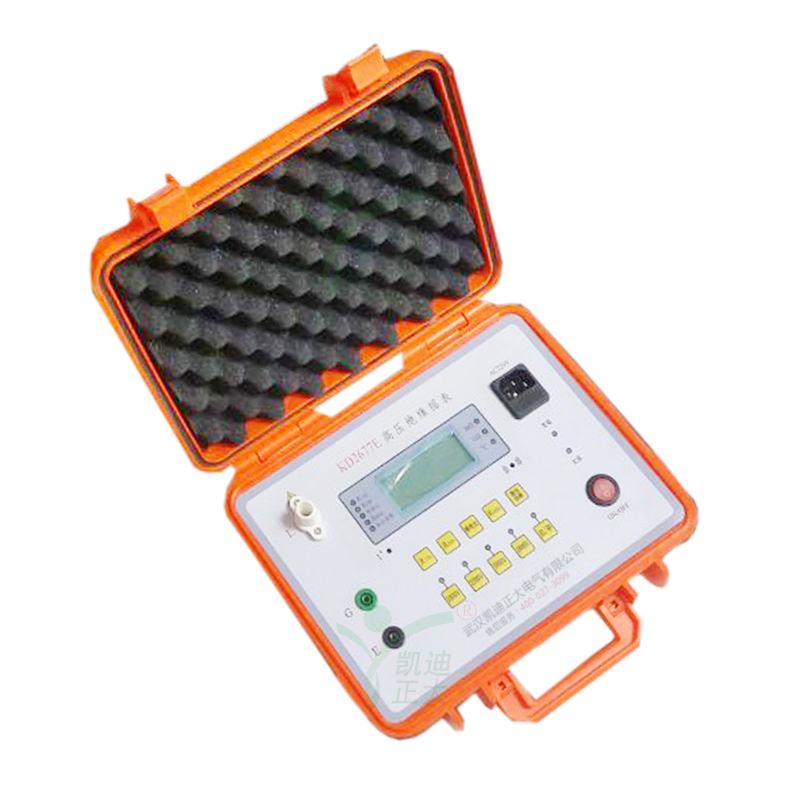

　　KD2677E高壓絕緣搖表是根據絕緣電阻測量的基本要求，采用較新電子電路設計而成的，其基本原理是采用電壓、電流法測量被測物的電阻值：R=V/I。機內的存儲、運算電路使本機可自動測量吸收比(R1min/R15s)和極化指數(R10min/R1min)。

　　KD2677E高壓絕緣搖表采用高壓逆變電路將DC供電逆變?yōu)轭~定高壓輸出1000V、2500V、5000V，，10000V施加到被測試品兩端，采用了電壓、電流采樣電路，將采樣被測試品兩端的電壓和
