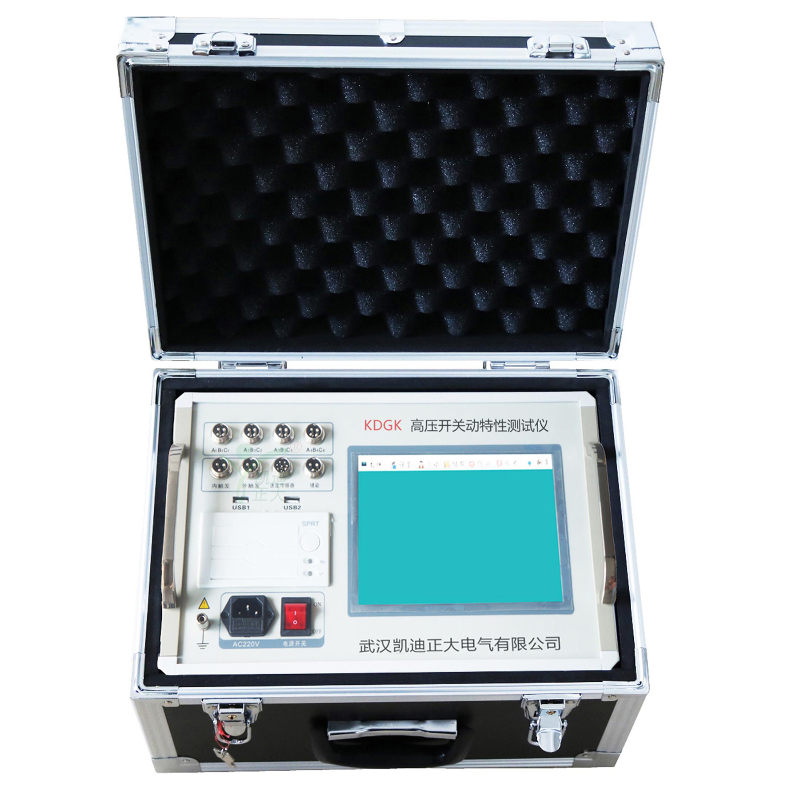

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。　　KDGK-HA 高壓開關動作特性測試儀即(高壓開關機械特性測試儀)是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

　　8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。

　　高速熱敏打印機，方便現場打印測試數據。

　　機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

　　配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

　　重合閘：每斷口的合-分，分-合，分-合-分過程時間;金短時間、無電流時間值;

　　彈跳：每個斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每個斷口的分閘反彈幅度值;

　　速度：剛分、剛&速度，最大速度，時間-行程特性曲線;

　　行程：總行程，開距，超行程，過沖行程，反彈幅度值;

　　輔助觸點：可以進行合、分輔助觸點時間測量;

　　定義速度：可以在一起上實現速度定義的增加，、刪減;

　　速度再計算：做完一次實驗，可以選擇不同的速度定義，進行剛分、剛合速度的重新計算，無需再次實驗;

　　動作電壓：機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20/30A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

　　配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

　　適用于國內生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

　　開關動作一次，得到所有數據及圖形。

　　主機可存儲六千組現試驗數據(可擴展存儲卡)，機內實時時鐘，便于存檔。

　　配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

　　內含包絡線，通過多臺(2-10臺)開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

　　內部抗干擾電路可滿足800KV變電站內可靠使用。

　　時間測量：

　　12路固有分閘(合閘)時間

　　分閘(合閘)相內不同期

　　分閘(合閘)相間不同期

　　合閘(分閘)彈跳時間(彈跳次數)

　　內觸發測試范圍：0.01ms～20s，分辨率：0.01ms

　　外觸發測試范圍：0.01ms～200s，分辨率：0.1ms，

　　在1000ms以內準確度：0.05%±1個字

　　速度測量：剛分(剛合)速度

　　指定時間段(行程段或角度段)平均速度

　　測速范圍：1mm傳感器 0.01～25.00m/s，

　　0.1mm傳感器 0.001～2.50m/s

　　360°角度傳感器 1周波/ 0.5°

　　行程測量：動觸頭行程(行程)

　　接觸行程(開距)

　　超行程

　　過沖行程或反程

　　傳感器測量范圍：

　　50mm傳感器：0～50mm，分辨率:0.1mm

　　360°線傳感器：360о，測量范圍：0～1000mm分辨率:0.25о

　　選配傳感器：300mm、1000mm、加速度傳感器，分辨率:0.1mm

　　電流范圍：最大電流輸出為30A，分辨率:0.01A。

　　供電電源 ：AC 220V±10%;50Hz±2%

　　直流電源：輸出電壓：30-265V連續可調，DC110V：≤ 30A(短時),DC220V：≤ 20A(短時),

　　隔離開關測量范圍：

　　⑴、電壓輸出：DC30～265V(可調);

　　⑵、電源輸出時間：0.01-20秒(可設置);

　　⑶、斷口信號最大采集時間為20秒;

　　⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

　　主機體積：380×280×170mm

　　使用環境： -10℃~+50℃

　　相對濕度：≤90%
