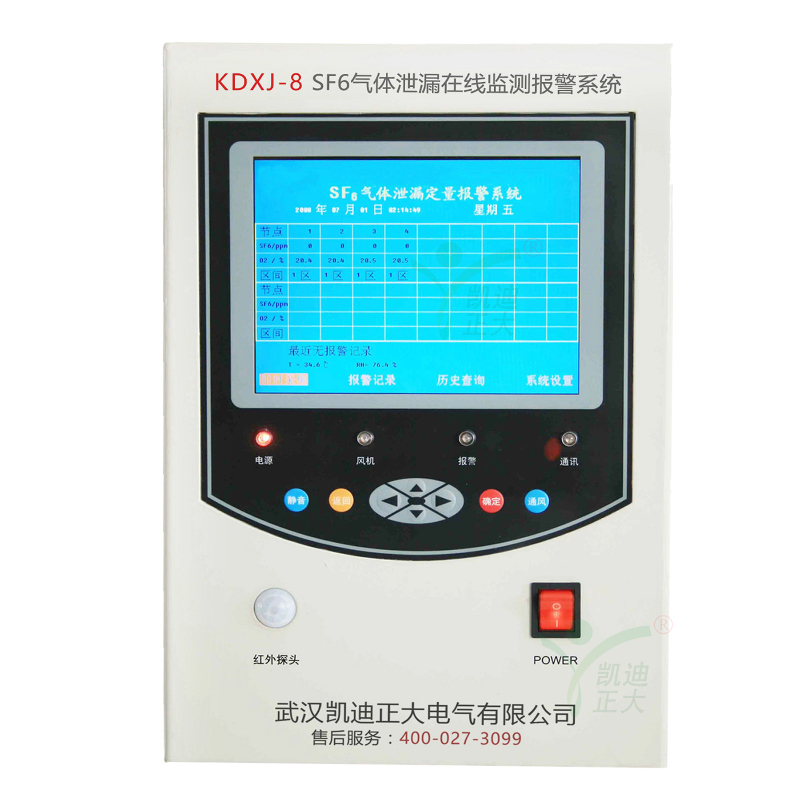

KDXJ-8 SF6氣體泄漏報警系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。

　　KDXJ-8 SF6氣體泄漏報警系統采用聲速原理，能夠?qū)崟r(shí)、定量測量SF6濃度，哪怕在SF6濃度在50ppm(v/v)也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行;原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護。可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、 組合電器室(GIS室)、SF6主變室等。

　　KDXJ-8 SF6氣體泄漏報警系統采用進口新型高靈敏度SF6-O2傳感器和溫度、濕度傳感器。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的 SF6氣體通過熱裂解聯合成化學的方式轉換成電信號，經信號放大、抗干擾網絡，由16位高精度A/D轉換成數字信號送入單片計算機。單片機對信號進行分析處理，零點跟蹤將結果通過485總線模塊傳送到主控制器，主控制器對數據處理、存儲、彩色顯示、報警、風機控制，并將結果傳送到遠程計算機。

　　當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用多組新型高靈敏度進口SF6-O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

　　KDXJ-8 SF6氣體泄漏報警系統最多可監控環境中32個監測點，也可采用多重主控單元組網控制，并與電站自動化系統進行通訊等功能。對室內SF6濃度、O2的濃度進行有效地監控，極大地提高了無人值守變電站運行的安全性，特別是對日常巡視和維護人員的人身安全得到可靠的保障。

　　KDXJ-8 SF6氣體泄漏報警系統系統分為三大模塊：(1)、氣體取樣模塊，主要完成各測量點氣體分別取樣功能;(2)、氣體分析模塊，主要完成SF6定量分析，O2定量分析、溫濕度測量功能;(3)、主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警、啟動風機等功能。

　　先進的測試原理

　　KDXJ-8 SF6氣體泄漏報警系統采用聲速原理，可定量、實時在線測量SF6泄漏氣體含量，克服了傳統測量方法如負電暈放電法和鹵素傳感器法只能定性判別是否越限的缺陷，能夠準確得到氣體中SF6含量。

　　高可靠性

　　KDXJ-8 SF6氣體泄漏報警系統采用雙差分處理方法，有效克服了溫度、濕度對測量結果的影響，消除了傳統產品的缺陷。系統經檢測，安全符合《JJG 914-1996六氟化硫檢漏儀檢定規程》要求!

　　安全性

　　KDXJ-8 SF6氣體泄漏報警系統采用24V直流電源通往各采集點，避免了其它系統采用220AC電源，確保系統的安全性。

　　多重檢測功能

　　KDXJ-8 SF6氣體泄漏報警系統主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。

　　早期現場報警技術

　　微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

　　現場總線設計

　　一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。

　　多點組網檢測

　　單個變電站最多120點同時檢測，滿足現場環境需要，提高檢測可靠性。

　　遠程監控功能

　　KDXJ-8 SF6氣體泄漏報警系統采用CDT通訊規約，可將數據傳送到遠方控制中心。系統帶有的遠程監控軟件，具有多年安全運行經驗，系統穩定、擴展性好，具有數據組態、圖形組態、曲線分析、數據報表、歷史數據查詢等功能。

　　多種通訊方式

　　遠程通訊可以采用多種通訊介質，包括光纖、載波、以太網、電話線等。

　　報警記錄查詢功能

　　主機配有大容量數據存儲器，可存儲多條報警記錄，方便查詢。

　　歷史數據記錄和查詢

　　主機配有大容量數據存儲器，可存儲大量測量數據，方便查詢。

　　紅外監視功能

　　可選配，檢測工作人員進入工作范圍，自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

　　免維護設計

　　盡心的電氣設計，整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。

　　工作環境

　　溫度范圍：-10℃~+50 ℃

　　濕度范圍：≤95%RH

　　地震等級：7度

　　大氣壓力：86kPa~106kPa

　　SF6測量指標

　　測量范圍：0～30000ppmv

　　報警點：可在200~1000ppmv內設置，默認1000ppmv

　　測量誤差：0~2000ppm ±3%FS;2000~30000ppm ±2%FS

　　引用誤差：±5%FS

　　重復性誤差：<5%FS

　　零點漂移：<5%FS

　　量程漂移：<5%FS

　　氧氣測量指標

　　檢測濃度：0～25%

　　氧氣濃度報警點：18%

　　氧氣測量精度：<0.4%,O2在21%時

　　電源及功耗

　　工作電源：AC 220V，50Hz

　　功耗：主機<25VA，傳感器模塊<5VA

　　報警觸點容量：AC 220V/7A，常開、常閉

　　風機輸出容量：AC 220V/7A，常開

　　其它指標

　　溫度測量范圍： -25℃ ~ +99℃

　　濕度測量范圍： 0～99%RH

　　工作電源：AC/DC 100~265V

　　報警輸出功率：AC 220V/10A(可根據需求定制)

　　風機輸出功率：AC 220V/20A(可根據需求定制)

　　風機通風時間設定：可設置，默認15MIN/次

　　數據記錄時間：1個月

　　通訊方式： RS-485總線方式

　　通訊規約：通用電力通信規約

　　絕緣性能 外殼與電源間：>10MΩ

　　抗電強度 外殼與電源間：>2000V

　　電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級

　　雷擊(浪涌) GB/T17626.5-1999 3級

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量?jī)x、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

　　產品功能?

　　●環境中氧氣含量監測顯示功能;

　　●環境中SF6氣體含量監測顯示功能;

　　●環境中溫、濕度監測顯示功能;

　　●缺氧報警功能;

　　●SF6氣體含量超標報警功能;

　　●定時排風功能;

　　●缺氧或SF6含量超標，強制排風功能;

　　●人工強制排風功能;

　　●上次排風顯示功能;

　　●實時顯示各種參數功能;
