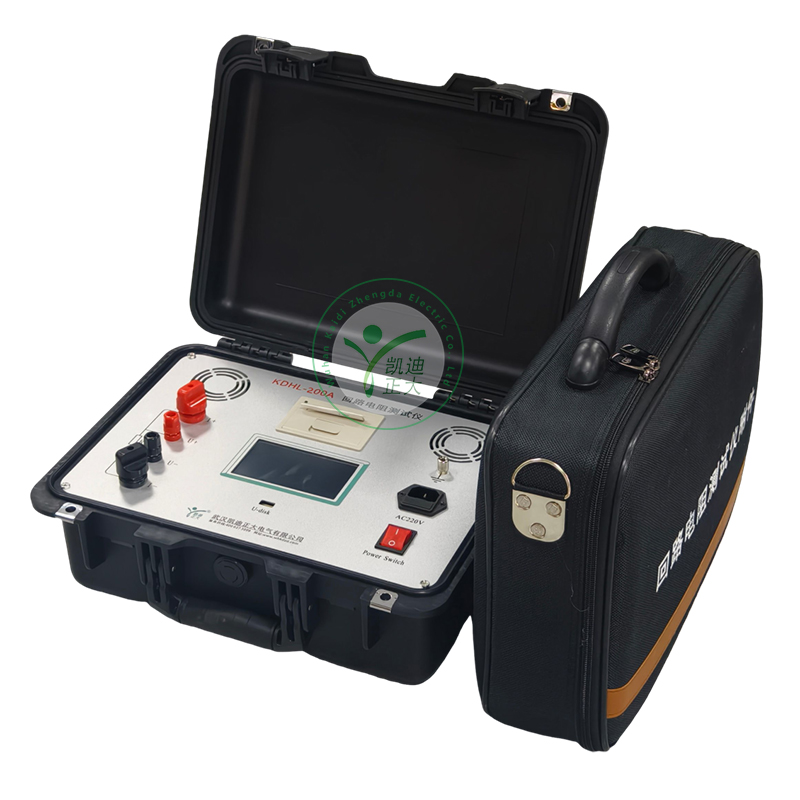

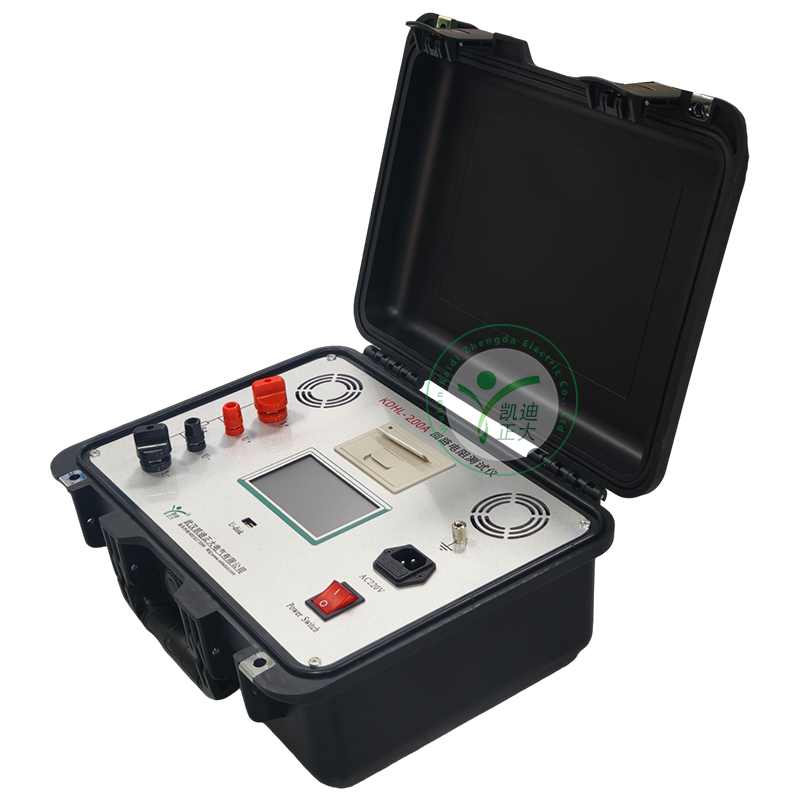

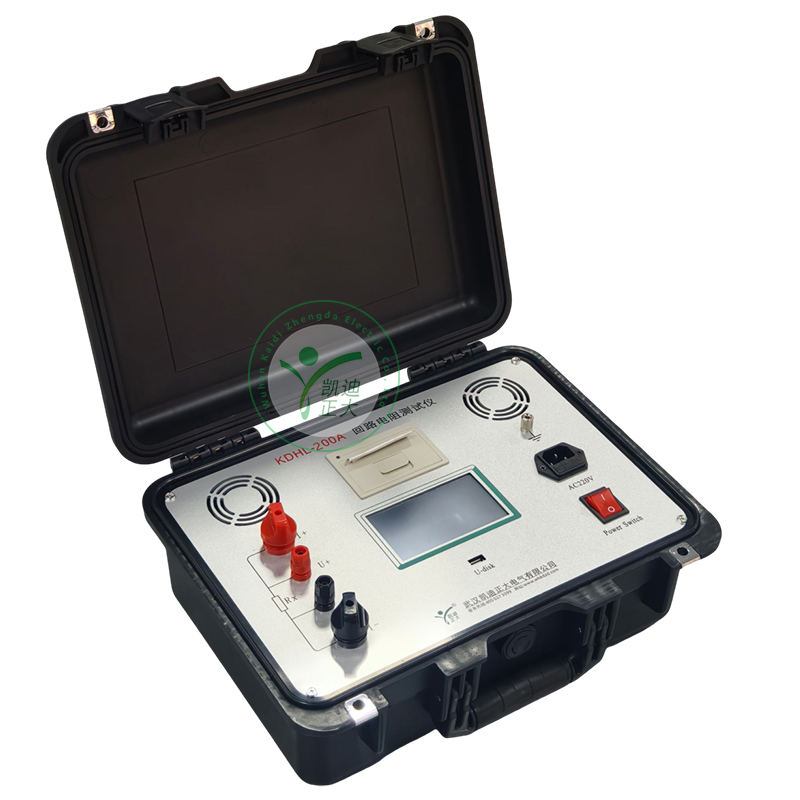

KDHL-200A 操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A。



可在直流100A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A、100A檔位供用戶選擇；



自定義測試時間，最大設定時間599S,大于標準規定的60S；是能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能佳。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。



設計用途
適用于高壓開關接觸（回路）電阻的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

1.大電流：采用新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
2.高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3.高精度：采用雙路高速16位Σ－ΔAD采樣，新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能佳。
4.智能化：進口高性能CPU，測量時系統根據信號大小自動切換量程，確保該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。
5.高品質：關鍵部件采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。
6.功能強：電流可在50A、100A中自由選擇，測試時間可在5s~599s之間設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷。
7.人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8.USB轉存：能夠通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理。
9.使用方便：體積小、重量輕，便于攜帶。

1、測量范圍：0～2999.9μΩ

2、分辨力：0~99.99，0.01μΩ；100.0~2999.9，0.1μΩ
3、測試電流：DC50A、100A固定輸出
4、測量精度：±(0.5% rd+2d)
5、連續工作時間：5s~599s
6、顯示方式：大屏幕中文液晶顯示
7、通信方式：U盤轉存
8、工作電源：AC220V±10% 50Hz
9、整機功率：1200W
10、最大存儲記錄：200條
11、工作環境：溫度－10℃～40℃ 濕度≤80 %RH
12、體 積：380×300×260 mm3
13、質 量：6kg（不含附件）



執行標準

DL/T845.4—2004 電阻測量裝置通用技術條件：回路電阻測試儀。
DL/T596—1996 電力設備預防性試驗規程。
SD301—88 交流500kV電氣設備交接和預防性試驗規程。
JJG1052—2009 回路電阻測試儀、直阻儀檢定規程。
DL/T967—2005 回路電阻測試儀與直流電阻快速測試儀檢定規程。
