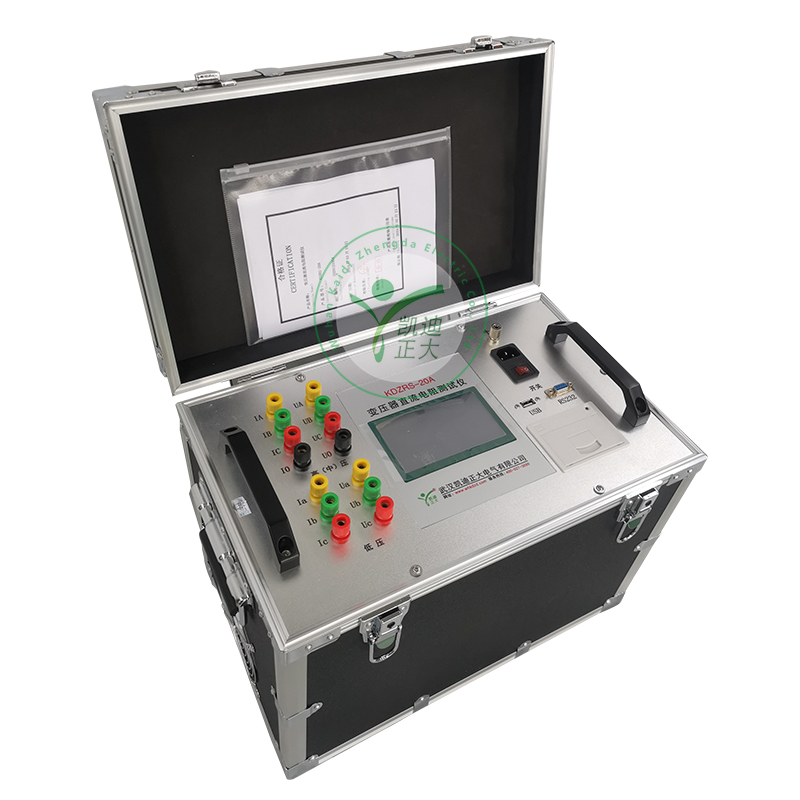

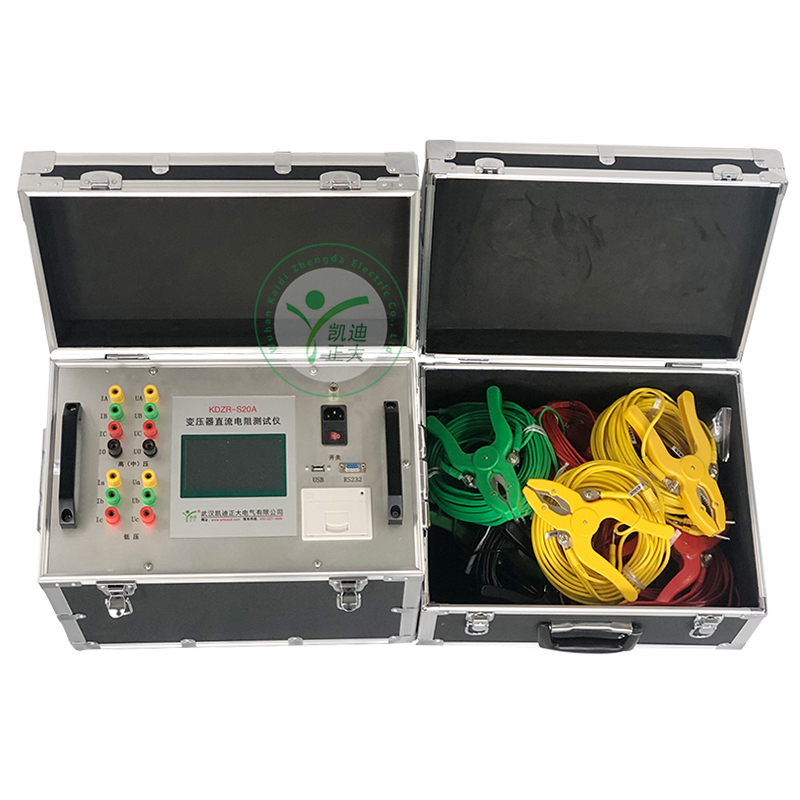

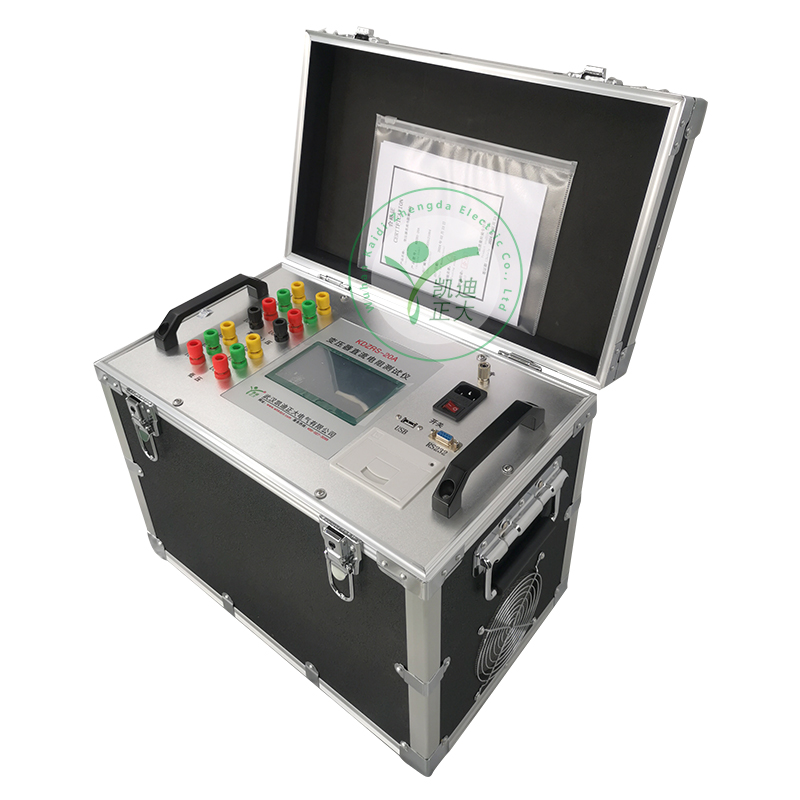

變壓器直流電阻的測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。KDZRS-20A直流電阻測試儀是測量變壓器、互感器、發電機、電動機繞組直流電阻的快速測試設備，適用于大容量星接變壓器三相同時測量及三相五柱和低壓角接變壓器的助磁測量，節省時間，提高檢修效率。

只需一次接線即可完成高低壓繞組所有繞組直流電阻數據的測量。

對帶中性點變壓器可三相同時測量，大大節省測量時間。

三相五柱角接變壓器低壓繞組可進行助磁法測量，測試速度快。

儀器具有消磁功能，可一次性消除剩磁。

儀器阻值測量范圍寬、分辨率高，多電流檔位選擇。

儀器具有完善的反電勢保護功能。

對于有載調壓變壓器直流電阻的縱向測試可一次完成。

儀器測量精度高，具有抗干擾、防震、方便攜帶等特點。

采用5.0英寸65K色觸摸屏，操作簡便。

內置大容量非易失性存儲器，可存儲500組數據。

內置高速微型熱敏打印機，可打印測量數據。

內置高精度時鐘，實時顯示時間。

具有U盤存儲功能。

技術指標

三相測試：

測試電流	測試范圍	準確度
20A（2*10）	500μΩ～500mΩ	±（0.2%讀數＋1.0μΩ）
10A（2*5）	10mΩ～1.0Ω	±（0.2%讀數＋0.01mΩ）
2A（2*1）	100mΩ～5.0Ω	±（0.2%讀數＋0.1mΩ）
0.2A（2*0.1）	1Ω～50Ω	±（0.2%讀數＋0.001Ω）

單相測試：

測試電流	測試范圍	準確度
20A	250μΩ～1.0Ω	±（0.2%讀數＋0.5μΩ）
10A	2mΩ～2.0Ω	±（0.2%讀數＋0.002mΩ）
5A	50mΩ～4.0Ω	±（0.2%讀數＋0.05mΩ）
1A	100mΩ～20Ω	±（0.2%讀數＋0.1mΩ）
0.1A	1Ω～200Ω	±（0.2%讀數＋0.001Ω）

分辨率：0.0001μΩ， 5位有效數字

主機尺寸：420mm×250mm×340mm

主機重量：15kg



使用條件

環境溫度：－10℃～50℃

環境濕度：85℅RH，不凝結

工作電源：AC220V ±10%
