產品概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

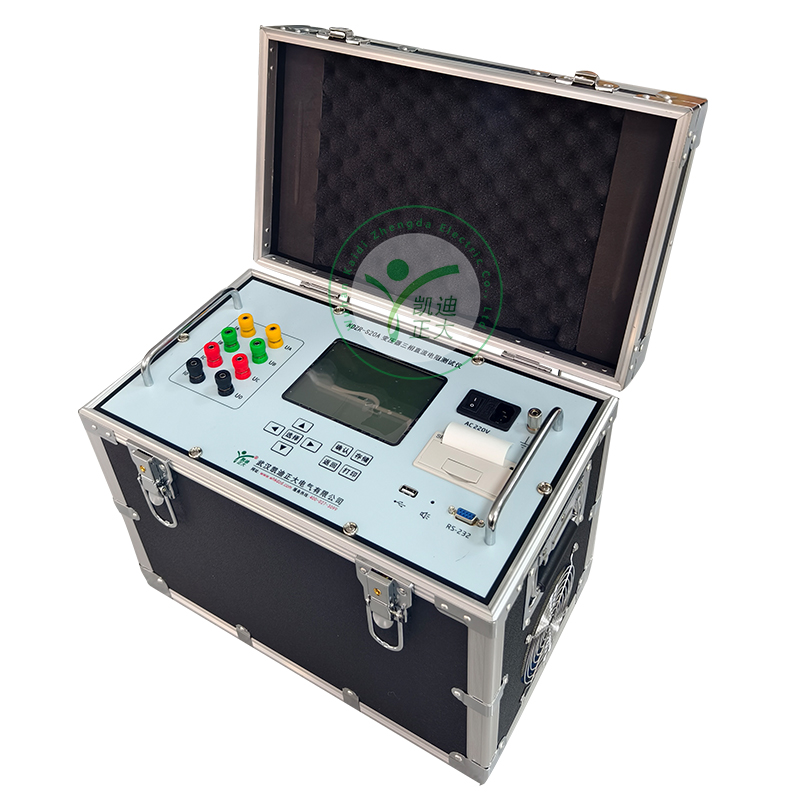

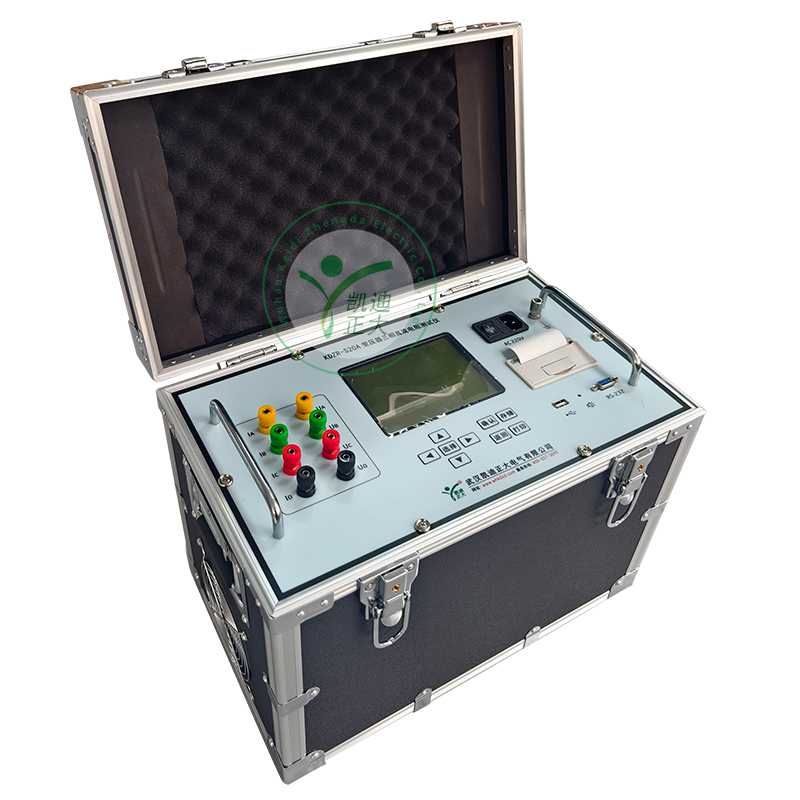

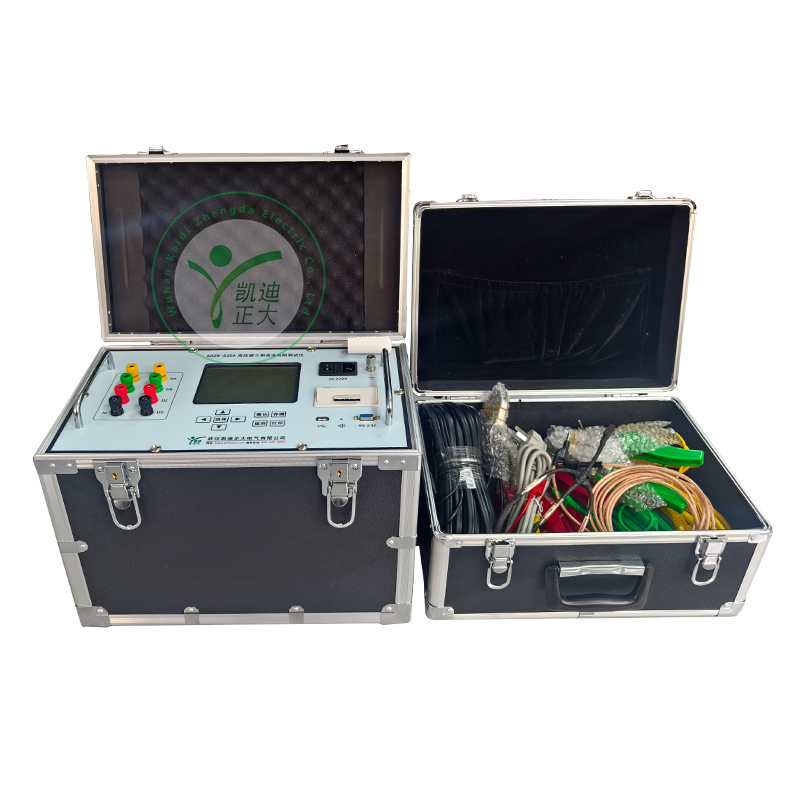

為了滿足變壓器直流電阻快速測量的需要，現公司利用自身技術優勢研制了KDZR-S20A變壓器三相直流電阻測試儀。該儀器采用新電源技術，整機由單片機控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電報警指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。


功能特點
三相測試：對于高壓側或低壓側為YN或yn聯結方式的變壓器，只需一次接線，儀器可采用三相同時測量的方式測試A0、B0、C0的直流電阻，并自動計算三相不平衡率，節省測試時間；
單相測試：對于任意聯結方式的變壓器，只需一次接線，儀器可以操作選擇變壓器的任意繞組進行測試，整個測試過程不用倒接測試線；
儀器內部設有測試矩陣，可保存變壓器每個分接位置的各相測試直流電阻值及三相不平衡率，還可打印折算到額定溫度下的直流電阻值；
儀器采用5.7寸液晶顯示，陽光下清晰可見；
儀器自帶高速微型熱敏打印機：可打印測量及歷史數據；
儀器可以存儲測試數據500組，還可以使用優盤存儲數據；
儀器具有完善的反電勢保護功能；
儀器具有自動放電和放電報警指示功能，減少誤操作，保證設備及人員安全；
儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。

使用條件
環境溫度：-10℃～50℃
環境濕度：≤85%RH
工作電源：AC220V±10%
電源頻率：50±1Hz


技術參數
輸出電流：三相測試：2*10A、2*5A、2*2A
單相測試：20A、10A、2A
測試范圍：
2*10A：500μΩ～500mΩ
2*5A：1mΩ～1Ω
2*2A：2.5mΩ～2.5Ω
20A：250μΩ～1Ω
10A：500μΩ～2Ω
2A：2.5mΩ～10Ω

分辨率：0.01μΩ
測量精度：±(0.2%讀數+0.2μΩ)
外形尺寸：420mm×250mm×340mm
儀器重量：15kg
