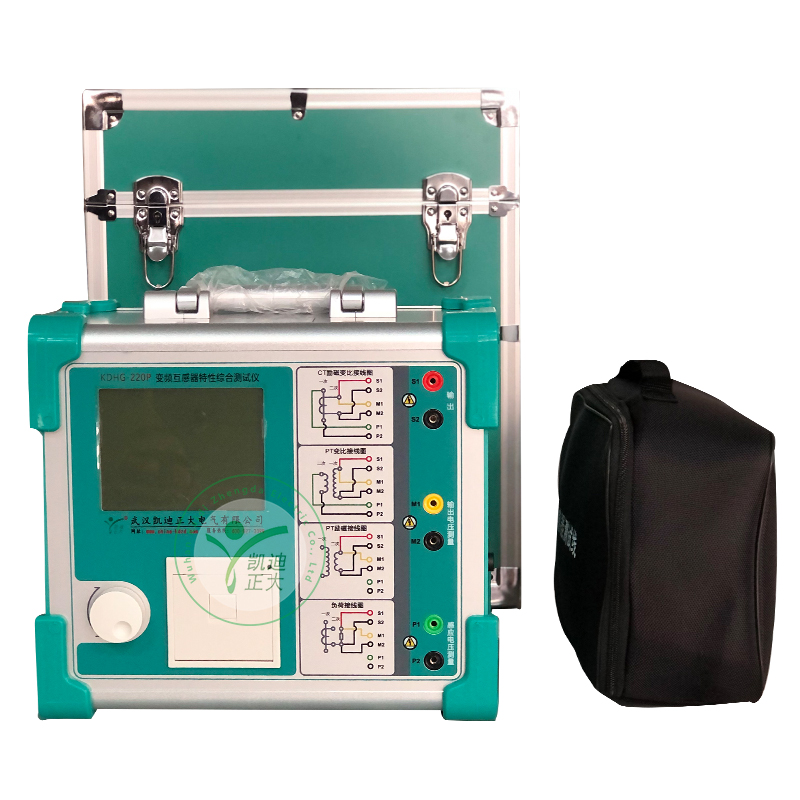

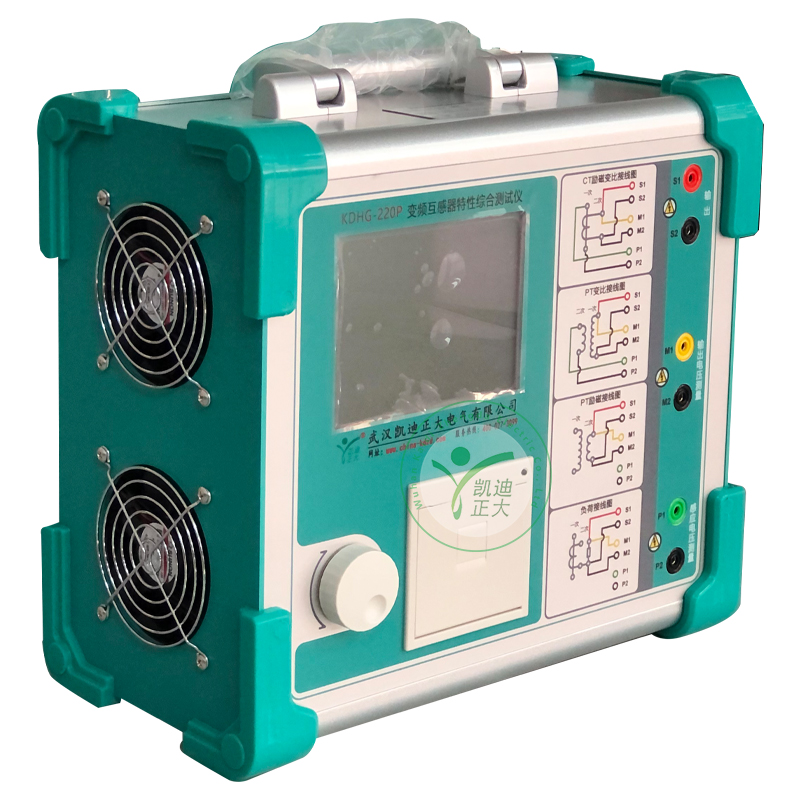

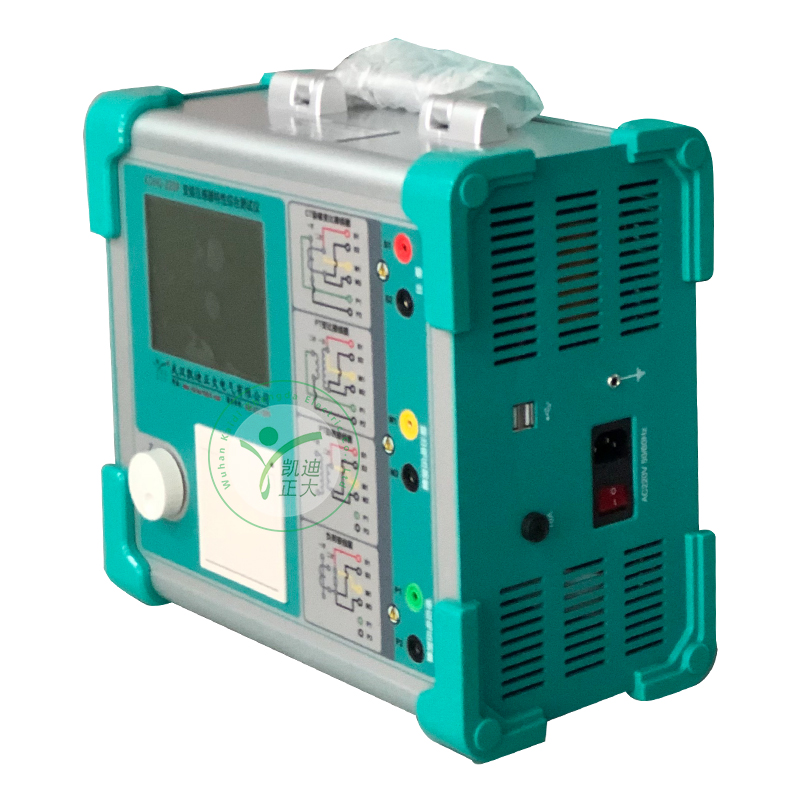

KDHG-220P變頻互感器特性綜合測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新的電流、電壓互感器測試儀器。裝置采用高性能 DSP和ARM的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高，是電力行業用于互感器的專業測試儀器。

功能全面，既滿足各類CT(如;保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于保護類 PT 電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。

自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等 CT、PT 參數?！锟删_測量變比差與角差，比差最大允許誤差土0.05%，角差最大允許誤差士2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~50000

測試滿足GB20840.1(IEC60044-1)、GB20840.2(IEC60044-6)、GB20840.3等

基于低頻法測試原理,輸出最大僅180V的交流電壓和12Arms(36A 峰值)的交流電流，能應對拐點高達65KV的CT測試。

界面友好美觀，全中文圖形界面。

裝置可存儲 2000 組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成 WORD 報告。

5.7寸圖形透反式LCD，陽光下清晰可視。

測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

易于攜帶，裝置重量<9Kg。

測試用途：保護類 CT，保護類 PT

輸出：0~180Vrms，12Arms，36A（峰值）

CT 變比范圍：1~30000

CT變比測量精度：±0.05%

PT 變比范圍：1~10000

PT 變比測量精度：±0.2%

相位測量精度：±2min

相位測量分辨率：0.5min

二次繞組電阻測量范圍：0~300Ω

二次繞組電阻測量精度：0.2%±2mΩ

交流負載測量范圍：0~1000VA

交流負載測量精度：0.2%±0.02VA

輸入電源電壓：AC220V±10%，50Hz

工作環境：溫度：-10℃~50℃，濕度：≤90%

尺寸、重量：尺寸 340mm x 180mm x 330mm，重量 <9kg
