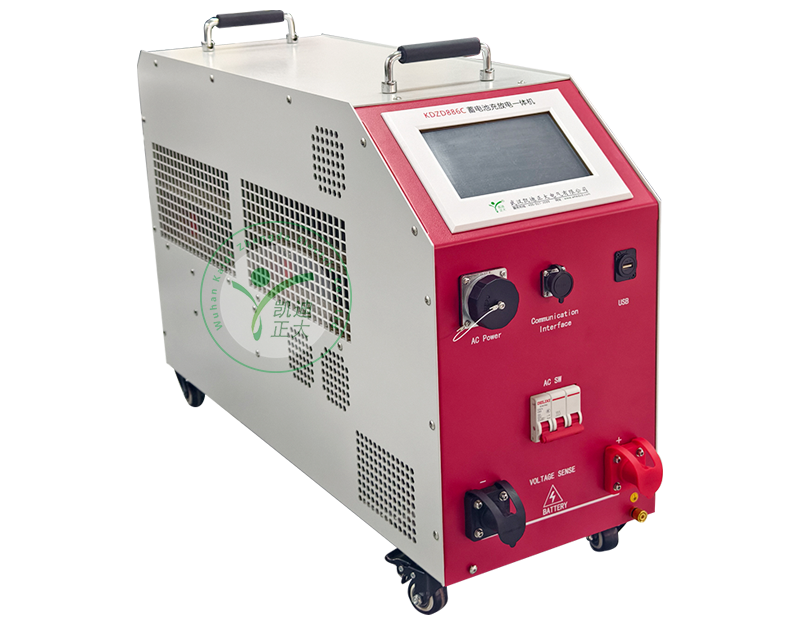

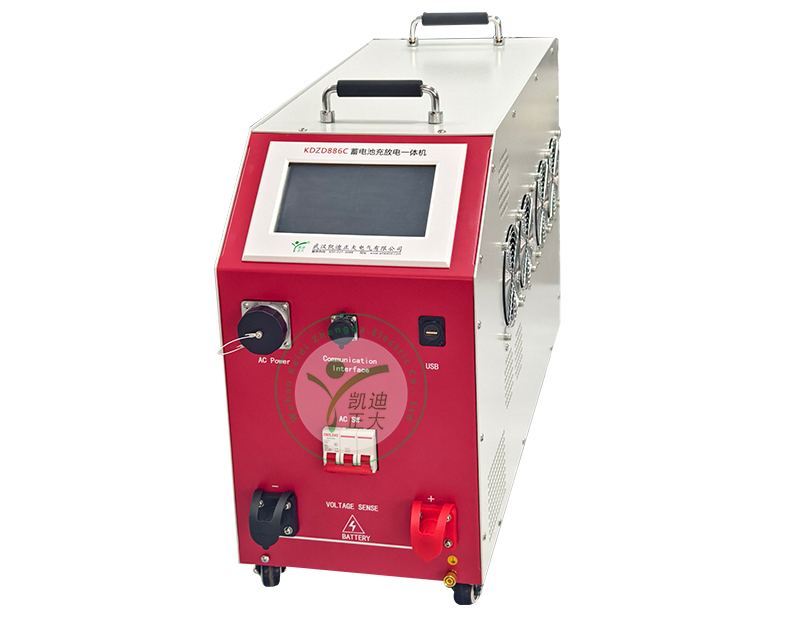

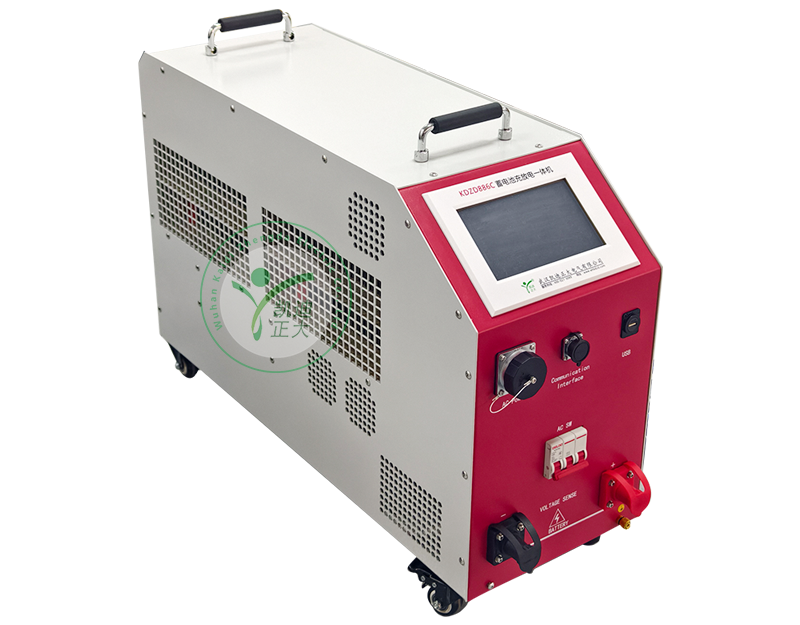

KDZD886 系列蓄電池充放電測試儀是專門用于蓄電池組(12V、24V、48V、110V、220V、380V、 480V)進行核對性放電試驗、電池組充電試驗、剩余容量測試、電池活化修復、 日常維護及檢 驗直流電源帶載能力而設計。根據鉛酸電池和鋰電池的充放電特點，該測試儀可以實時監控充 放電過程中的電池電壓、電流、充放電時長、充放電容量及電池組活化循環等參數。

儀器采用嵌入式操作系統，支持無線數據傳輸，自動完成整個恒流、恒壓充放電過程，一鍵活化。可生 成各種直觀反應蓄電池組性能的曲線、柱圖、報表等，并可放大、查詢、打印。可以對電池性 能進行分析，讓電池組維護與管理更加輕松、科學、從而延長電池組的使用壽命。

若與無線單體巡檢模塊配合使用，可以有效的監控電池組中單體電池電壓，及時發現性能 嚴重惡化導致過充的故障電池。

　　1、寬電壓設計：

　　10-300V 寬電壓設計，單機 即可滿足各種電壓(12V,24V,48V,110V,220V,240V)等級的電池組 充放電測試，電壓連續可調。

　　2、支持定制化：

　　充電電壓、充電電流、放 電電壓、放電電流都可以根據用戶實際需求進行 定制具有蓄電池組恒流放電功能：恒流、恒功率放電，電流連續可調，精確測量蓄電池組 容量。

　　3、具有蓄電池組智能充電功能：

　　智能三階段充電，充電電壓可“零 ”起調，充電電流連 續可調，滿足蓄電池組的充電維護。

　　4、具有活化功能：

　　可以設定充放電循環次數，對蓄電池組進行活化，有效提高蓄電池容 量，延長蓄電池組的使用壽命。

　　5、具有放電過程中暫停及參數修改功能：

　　在放電過程中可以人為暫停放電、修改放電設 置參數(下限電壓、放電電流、放電時間等)，不需要終止試驗即可繼續放電。

　　6、具有遠端控制放電功能：

　　PC 機端上位機軟件與充放電測試儀之間通過 RS485 通訊線連 接后，可進行 PC 機端控制放電。

　　7、具備多個測試模板預設功能：

　　內置有六種常用的測試參數模板，模板數據掉電可保存，省去每次開機重新設置的步驟，上電即可開始測試，真正一鍵啟動，讓測試簡單高效。

　　8、歷史數據曲線查看：

　　可將內置的數據文件以圖表和波形曲線的形式進行查詢，以及對 波形圖的放大、縮小、左移、右移等多角度顯示。

　　9、數據儲存及備份功能：

　　內置 16GB 數據 存儲空間，可存儲大于 1000 組充放電數據，并支持 歷史數據查看、分析、刪除等功能，配有 16G U 盤， 通過 PC 端上位機軟件進行數據分析及備份管理。

　　10、具備校準功能：

　　儀器帶有電壓、電流校準修正功能，可現場對測量誤差進行校準修正，保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。

　　11、可設定多種充電測試告警功能：

　　包括充電容量、充電時長、整組電壓閾值等其中任一 測試條件達到后自動停止充電，以及具有過電壓、過電流、過溫、電壓測試端子反接等多種測 試故障報警顯示。

　　12、豐富的拓展接口：

　　儀器背面具有多機并聯、遠端控制、USB 等通訊接口。

　　13、配備專業的上位機分析管理軟件：

　　能對設備生成的測試數據進行深度的分析，單體電 壓曲線、整組電壓曲線、整組電流曲線、單體柱狀圖，實時數據表格，以及上位機軟件密碼保 護，實驗結論等功能，可根據需求自動生成Excel 或 Word 文檔格式報表后打印存檔。

　　14、7 寸真彩色觸控顯示屏：

　　采用 1024x800 分辨率高清觸摸顯示屏，可直觀顯示柱狀圖、 表格、曲線圖、數據報表、幫助文檔等。觸控板采用多層復合薄膜電阻式觸摸板，特別適用于直流 蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈 沖干擾。

　　15、主控板采用進口意法半導體公司(STMicroelectronics)的高性能 ARM 為 CPU: 性能穩定、頻率高、功能強大，放電過程采用雙 CPU 冗余設計，主副CPU 協同工作，最大程度地保護測試的安全可靠性。

　　16、產品放電采用高分子聚合物正溫度系數電阻(Polymeric Positive Temperature Coefficient )安全系數高，避免了紅熱現象， 環境適應能力更強，使整個放電測試過程更安全 穩定。

　　KDZD886 恒流放電+容量分析測試+恒壓充電+恒流充電+循環活化

　　產品型號：DC10-300V 系統

　　充電電壓范圍：DC 10-300V

　　充電電流范圍：0-60A(滿量程)

　　放電電壓范圍：DC 10-300V

　　放電電流范圍：0-100A(最大電流)

儀器功能特性

　　顯示功能：7 寸 LCD 液晶觸摸屏，分辨率 1024x800

　　電壓測量精度：±0.5%FS+0.1V

　　電流測量精度：± 1%FS+0.1A 最大量程 120A

　　電流顯示精度：0.1A

　　數據保存容量：內置：16Gbit FLASH;外置 16G 儲存

　　數據通訊：RS485*3;USB*1

　　工作模式：恒流、恒功率、恒壓 ，循環活化以及可并機/從機控制

保護性能（液晶顯示提醒+蜂鳴器告警）

　　主機保護功能：過溫、過流、電流失控觸發停機保護

　　反接保護功能：極性接反聲光告警提示

　　異常保護：電源線掉電、主電纜掉電

　　過溫保護：內置溫度傳感探頭，溫度超過 75℃ , 設備自動停止放電

　　急停保護：外置空開斷路器，用于緊急停機保護

工作環境

　　散熱方式：強制風冷

　　溫度：工作溫度范圍：-5～50℃ 貯藏溫度：-40～70℃

　　濕度：相對濕度：0～90%(40±2℃)

　　海拔：額定海拔 ≤4000 米

工作電源

　　電壓：主機工作電壓：?jiǎn)蜗嗳€制 : 220V AC( -20%～+30%)，頻率 :45～65Hz; 充電機工作電壓：三相三線制 380V AC)

　　耐壓測試：

　　輸入-機殼： 2200Vdc 1min

　　輸入-輸出： 2200Vdc 1min

　　輸出-機殼： 700Vdc 1min

　　安全性：滿足 EN610950，滿足蓄電池維護技術規范，GB/T 31484-2015

　　設備重量：60KG
