KDJS-8A 絕緣桿試驗裝置是按照國家電力公司關于頒發《電力安全工器具預防性試驗規程》(試行)的通知(國電發[2002]777號)的要求，聯合高校武漢理工學院研制生產，并獲得武漢市政府科技創新基金的資金支持。本產品各項指標均符合國標的要求，可以按《電力安全工器具預防性試驗規程》要求對絕緣桿進行智能化絕緣耐壓試驗，試驗過程中不允許擊穿，同時可測量絕緣桿的泄漏電流(不大于限定值)。產品適用于所有與電力相關行業。

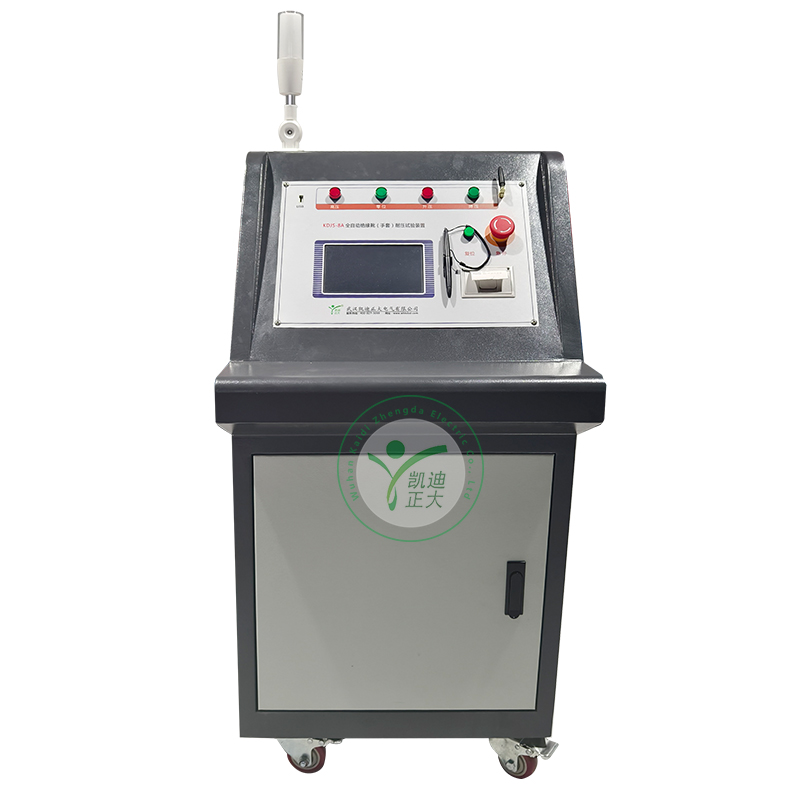

　　組成部分：升壓操作箱(臺)、試驗變壓器、絕緣桿試驗支架及電極裝置。

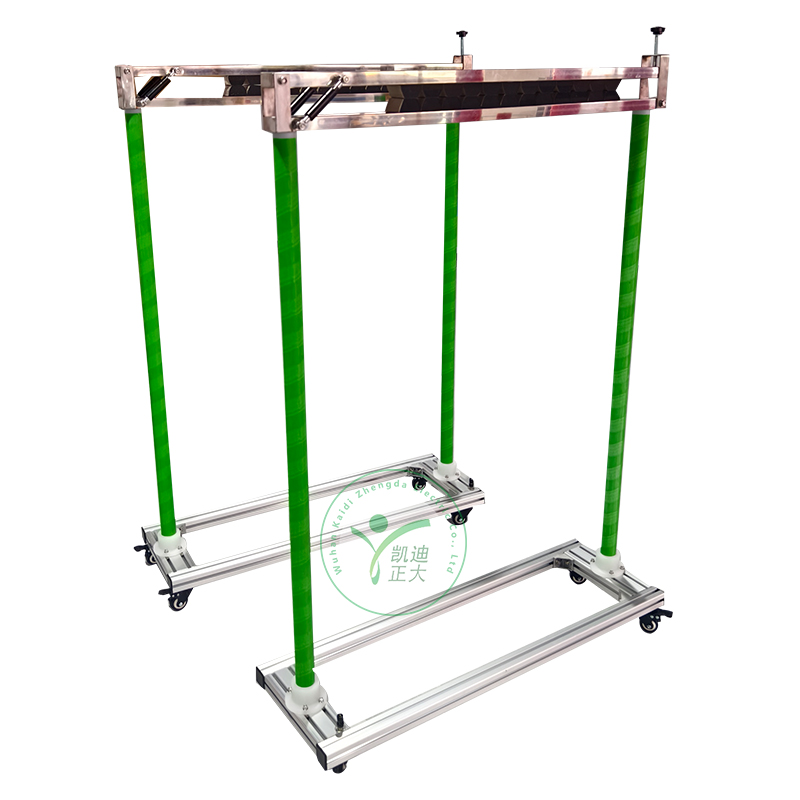

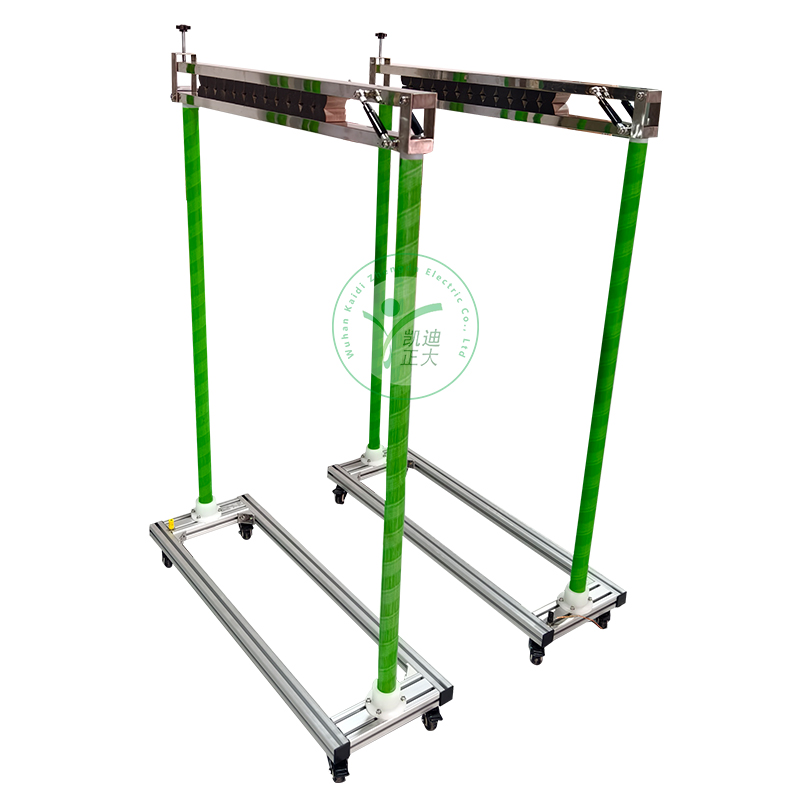

　　加配絕緣支架：可方便安裝不同規格的絕緣桿，進行耐壓試驗。同時該支架也可用于電容型驗電筆、核相器等安全器具的試驗。

　　泄漏電流測量：采用高壓泄流測量專利技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。測試儀與高壓系統隔離，確保試驗人員的人身安全。

　　顯示與打印：采用7寸TFT觸摸大屏幕液晶漢字顯示，高速熱敏打印機，顯示信息量大，可清晰顯示試驗電壓、電流、泄漏電流、計時時間、萬年歷等參數及漢字提示內容。

　　自動耐壓試驗：儀器自動合閘、升壓、計時、降壓至零并斷電結束。

　　安全保護：可測量試驗電壓、試驗變壓器一次電流等參數。操作臺與高壓系統隔離，確保試驗人員安全，設備具有過壓、過流保護功能，設有高壓危險警示燈顯示。

　　實時顯示：實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流、時間及耐壓結果，顯示直觀明了。

　　參數設定與保護：完善的過壓、過流保護，可任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。

　　全自動流程：試驗開始后，儀器自動合閘，以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示試品泄漏電流并自動保存試驗結果。

　　回零檢測：具有回零檢測功能，回零確定后才可進行試驗，安全可靠。

　　測量精度：測量電壓和測量電流采用高低壓相互對應實時比較，保證測量電壓電流值的準確性。

　　高低壓分離：泄漏電流采用抗干擾無線傳輸技術傳輸回控制箱，保護人身安全。無線傳輸距離不低于10米。

　　步進電機控制：采用高細度的步進電機控制調壓器升壓過程，逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。

　　過載保護：超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。

　　數據存儲：可保存不少于60組試驗數據及結果，能隨時查閱試驗數據。

　　打印內容：可顯示打印被試品電壓值、泄漏電流值。

　　變壓器變比設定：試驗變壓器變比自由設定，可以與客戶現有變壓器相互配套。

　　分體使用：儀器可以分體使用，如操作箱有故障，試驗機部分能單獨配套試驗變壓器完成試驗，不影響試驗校驗工作。

　　移動便利：升壓操作箱、試驗變壓器、絕緣桿試驗支架均可在加裝移動萬向輪，更方便快捷移動運輸。

　　控制箱輸入電壓：AC220V±10% 50Hz±1

　　顯示方式：7寸TFT觸摸大屏幕

　　控制箱輸出電流：0～25A

　　控制箱輸出電壓：0～250V

　　控制箱試驗計時長度：0～999H

　　電流允許誤差：<±(0.2%I+0.02%Imax)

　　泄漏電流量程：≧30.0mA(可調)

　　泄漏電流分辨率：0.01mA

　　泄漏電流允許誤差：±(0.5%I+2個字)

　　無線傳輸距離：不低于10米

　　無線傳輸工作電源：DC12V

　　試驗變額定容量：5kVA

　　試驗變輸出電壓：AC 0～50kV

　　試驗變輸入電流：0～20A

　　試驗變輸入電壓：0～250V

　　電壓精度：≤±0.2%I+0.02%滿度

　　電流精度：≤±0.2%U+0.02%滿度

　　試驗變測量變比：0～1000：1

　　試驗變阻抗電壓：5～7%

　　試驗變輸出電壓波形：正弦波

　　試驗變變比誤差：<±1%

　　試驗變波形畸變率：≯3%

　　試驗變滿負荷工作時間：≮1～2小時(溫升50℃)

　　試驗變空載損耗：0.2%～0.4%
