輕瓦斯：當變壓器內部發生輕微故障時，瓦斯產生的速度較緩慢，瓦斯上升至儲油柜途中首先積存于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。

　　重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯瓦斯，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

　　流速測量模擬變壓器內部故障情況，采用壓差法測脈沖流速的原理。

　　本測試儀自動化程度高。采用高性能附彩色觸摸屏，操作簡單，一目了然，操作實驗時除人工配合回油外，實現了測量、參數調整、控制操作、記錄打印全自動化。

　　本測試儀技術性能可代替固定式油泵法校驗臺使用，并具有體積小，便于攜帶，滿足現場試驗需要。

　　本校驗儀實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目，全部自動測試并打印記錄。

　　瓦斯繼電器：

　　流速試驗：

　　Φ25: 0~4.0m/s

　　Φ50: 0~3.0m/s

　　Φ80: 0~2.0m/s

　　最小分辨率： 0.01m/s 精度0.5級;

　　容積試驗：0~500ml，最小分辨率0.1ml，最大誤差≤5%.

　　密封試驗：0.1~150Kpa，最小分辨率1 Kpa，精度1.5級，時間:0-5分鐘，10分鐘，0-20分鐘。

　　試驗介質：

　　瓦斯繼電器試驗介質為變壓器油;

　　電源：AC220v 50HZ，功率240W;

　　儀器箱：

　　由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成。

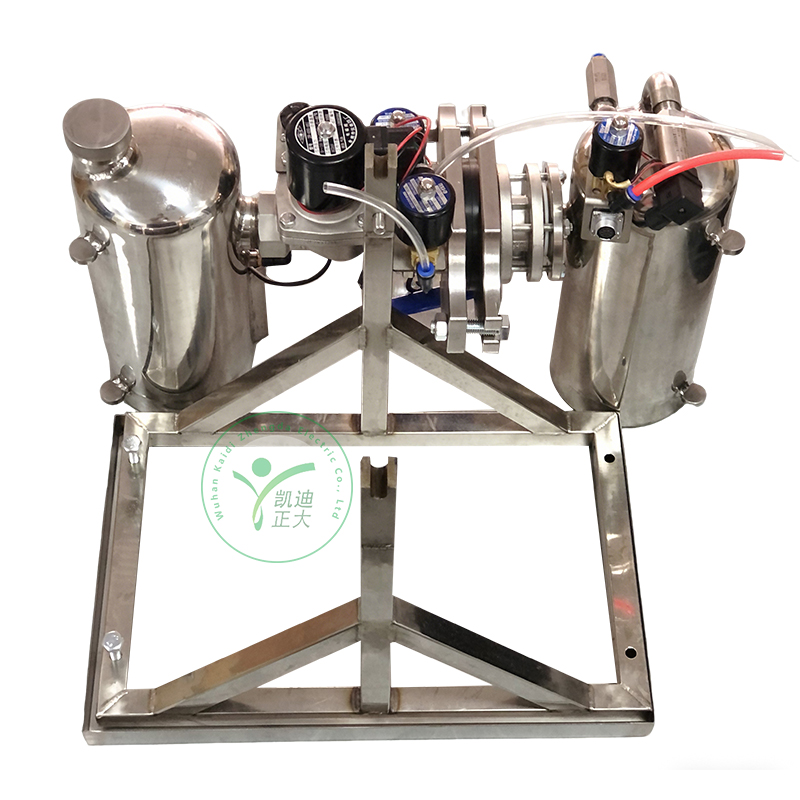

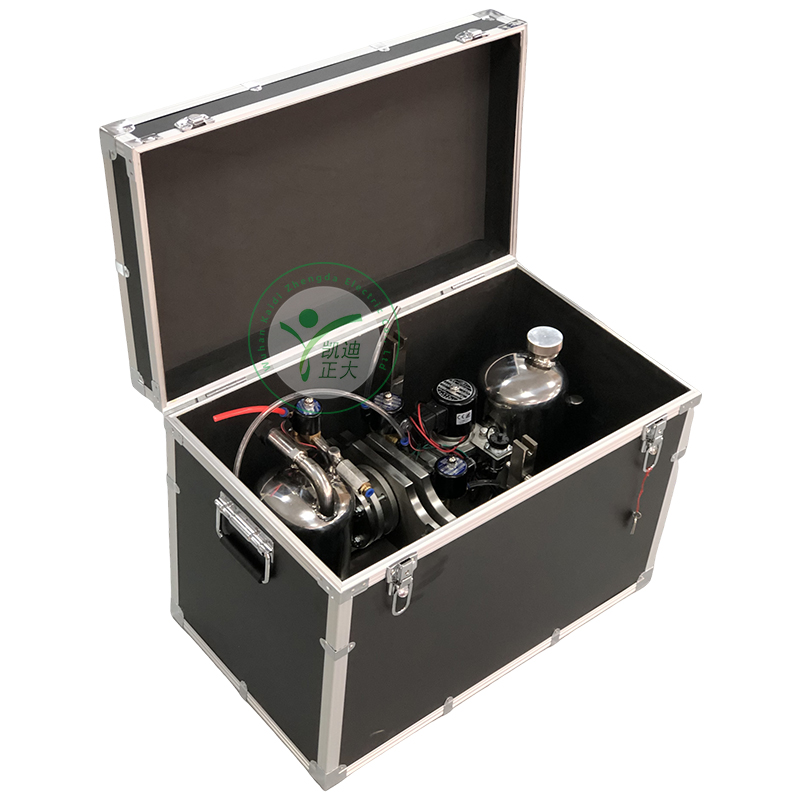

　　瓦斯繼電器校驗儀(機械部分)：外型尺寸：70×30×60cm,重量35kg;

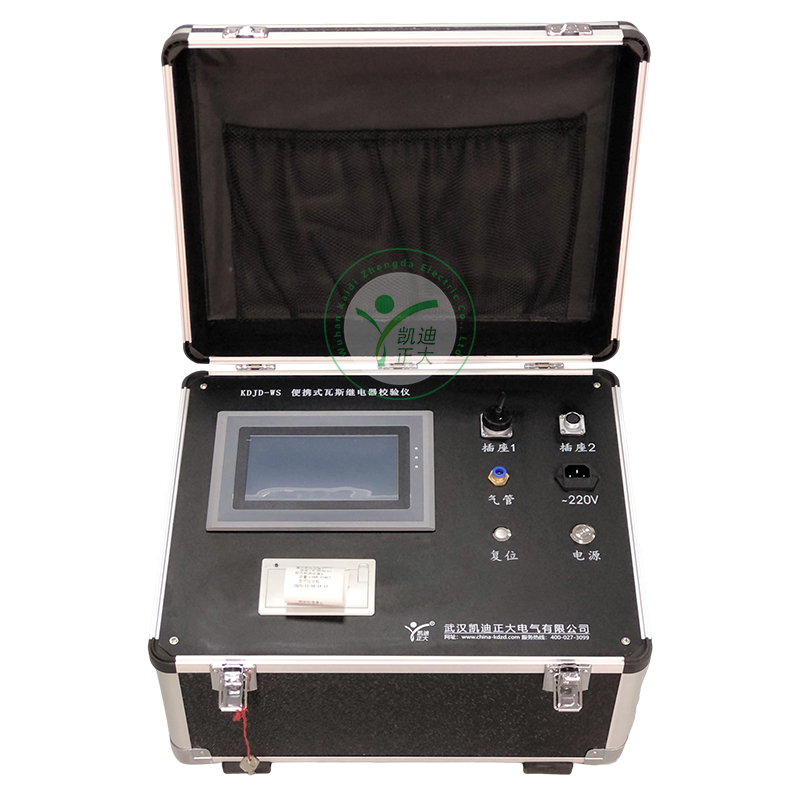

　　彩屏觸摸微機測控箱：外型尺寸：51×41×33cm,重量15kg;
