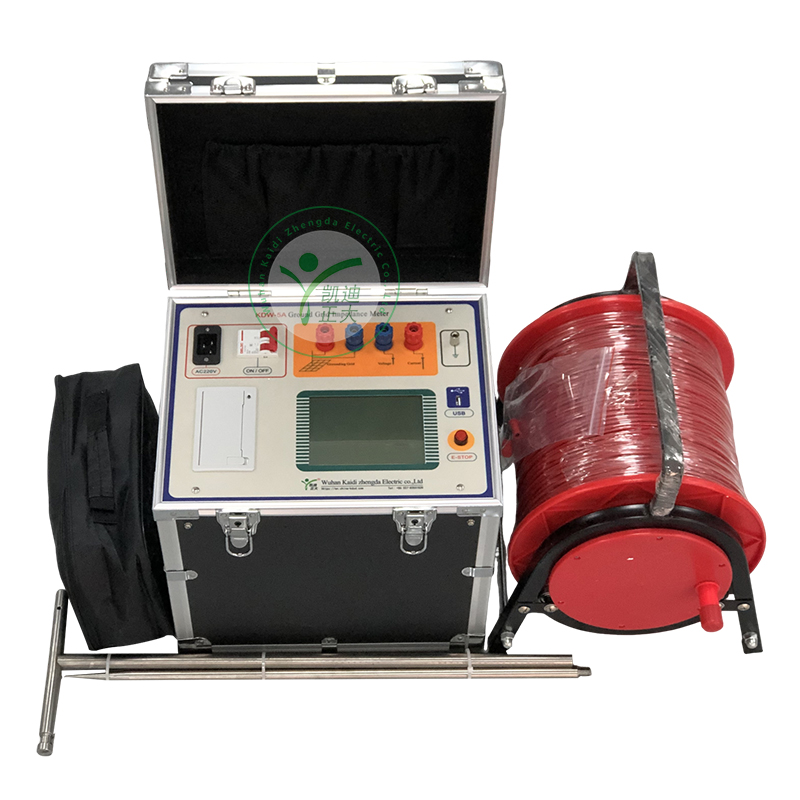

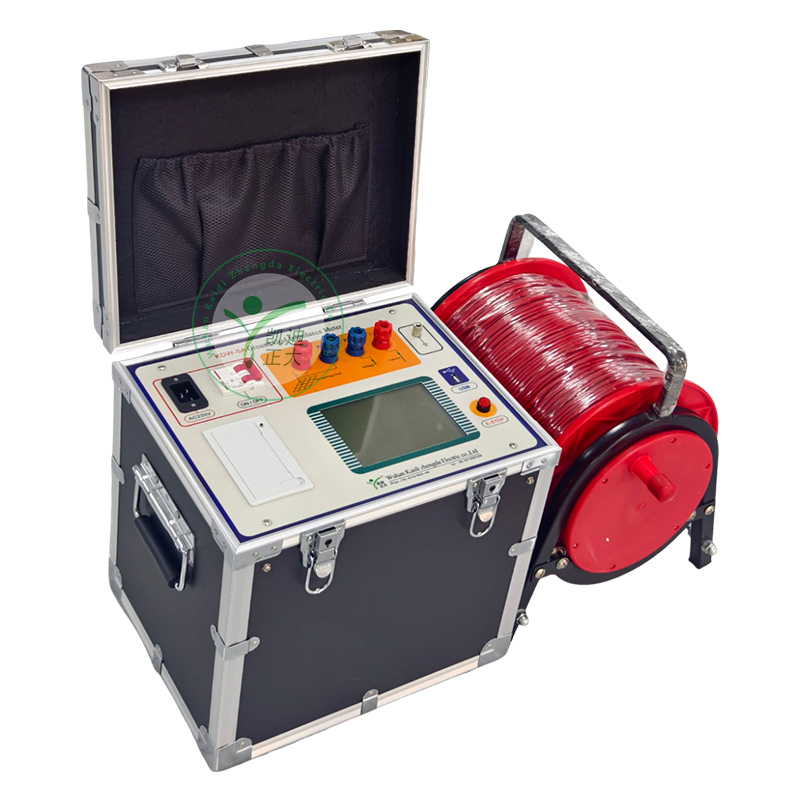

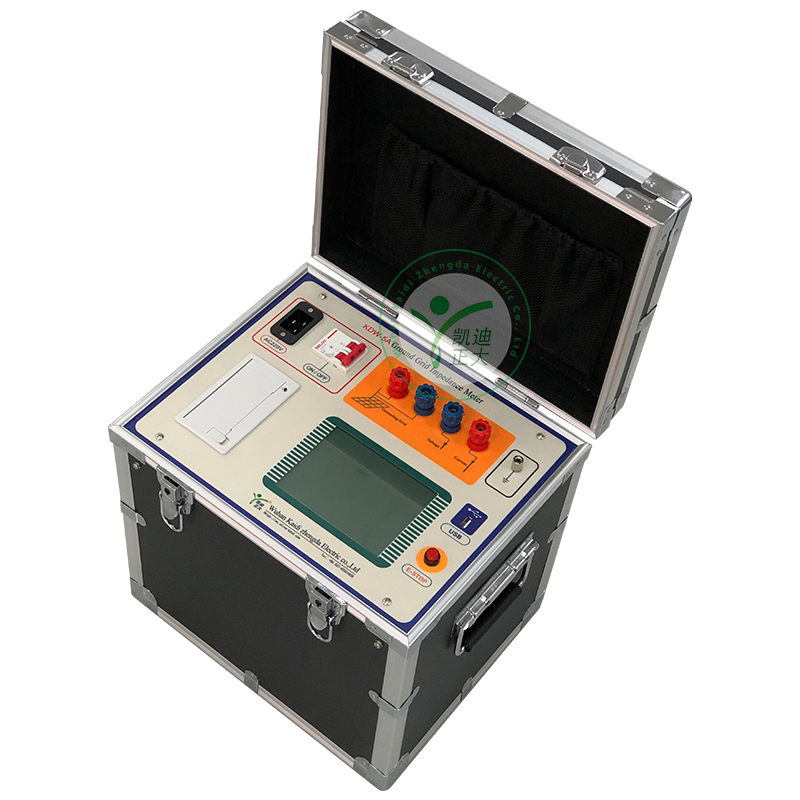

KDW-5A 接地網阻抗測試儀是一種高精度測試儀器，廣泛應用于變電站等領域，用于測試接地電阻及相關參數。該儀器具有體積小、重量輕、攜帶方便、抗干擾能力強、精度高等特點。儀器采用一體化結構，內置變頻電源模塊，輸出電源頻率連續可調，頻率可更改為 45Hz 或 55Hz，內置高速處理器核心，并采用高端數字濾波技術，從而有效避免了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。大量現場測試和用戶使用情況表明，在變電站惡劣的電磁環境下進行接地網測試時，該接地網接地電阻測試儀的測量數據準確、穩定、重復性好，是測量大中型接地網特性參數的常用儀器。

　　全觸摸大液晶顯示屏

　　操作簡單。儀器配備高端全觸摸液晶屏及大圖形化操作界面，每個流程都非常清晰，操作人員無需額外專業培訓即可使用。一鍵即可完成整個測量過程，是很智能化測量裝置。

　　變頻技術，精確測量

　　抗干擾能力強。儀器內部變頻電源模塊為儀器測量提供輸出電源，頻率可更改為 45Hz 或 55Hz，并采用數字濾波技術，從而有效避免了現場各種工頻干擾信號，使儀器能夠?qū)崿F(xiàn)高精度、準確可靠的測量。

　　DSP 高速處理器

　　精準快速。儀器采用專業的 DSP 高速數字信號處理器作為處理核心，在保證測量數據準確的前提下，提升了儀器本身的運算和處理能力。

　　全過程智能測控

　　在內部高性能處理核心的支持下，儀器在測量全過程中快速、自動地完成電流輸出、電壓采集、頻率變換等一系列復雜的計算步驟。儀器可自動判斷電流回路阻抗，并根據阻抗自動調節不同頻率電源的輸出電流值(最大輸出電流 5A)。測試任務可自動完成，無需人工干預。儀器的測量?jī)?nèi)容包括接地網的接地阻抗 Z、純電阻分量 R 和純電感分量 X。

　　海量存儲數據

　　儀器內部配備日歷芯片和大容量存儲器，可按時間順序保存測試結果，隨時查閱歷史記錄并打印輸出。

　　PC 端數據處理

　　儀器測量的數據可通過 U 盤導出，然后在 PC 端進行相關數據的查詢和管理。

　　使用條件：-10℃～40℃，相對濕度 < 80%

　　抗干擾原理：變頻法

　　電源：AC 220V ± 10%，允許使用發電機

　　測量輸出電流：1A ～ 5A 可調

　　測量輸出電壓：0V ～ 400V

　　測試電源頻率：50, 60Hz 單頻 45/55Hz、55/65Hz、47.5/52.5Hz、57.5/62.5Hz 自動雙頻

　　輸出額定功率：2000W

　　分辨率：接地阻抗：0.0001Ω

　　阻抗角：0.0001°

　　精度：接地阻抗：±(讀數 × 1% + 0.002Ω) ;阻抗角：±(讀數 × 1% + 0.02°)

　　電阻測量范圍：0.001Ω ～ 5kΩ

　　外型尺寸：370mm(長) × 295mm(寬) × 358mm(高)

　　存儲容量：100 組，支持 U 盤數據存儲

　　重量：主機 22 Kg，接地樁 7 Kg
