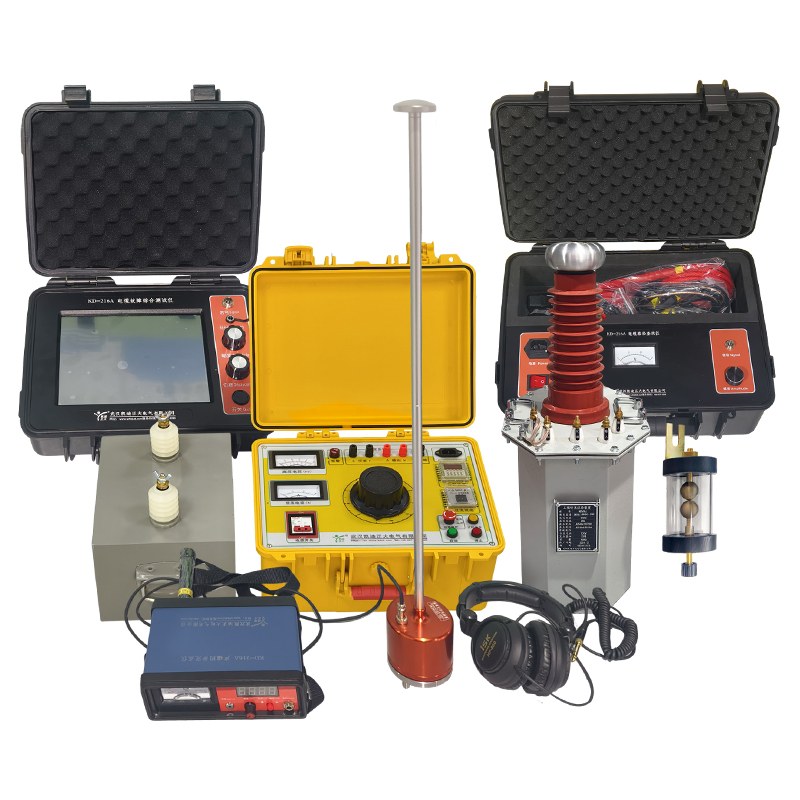

KD-216A 電纜測距儀是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測試專用系統設備。其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。

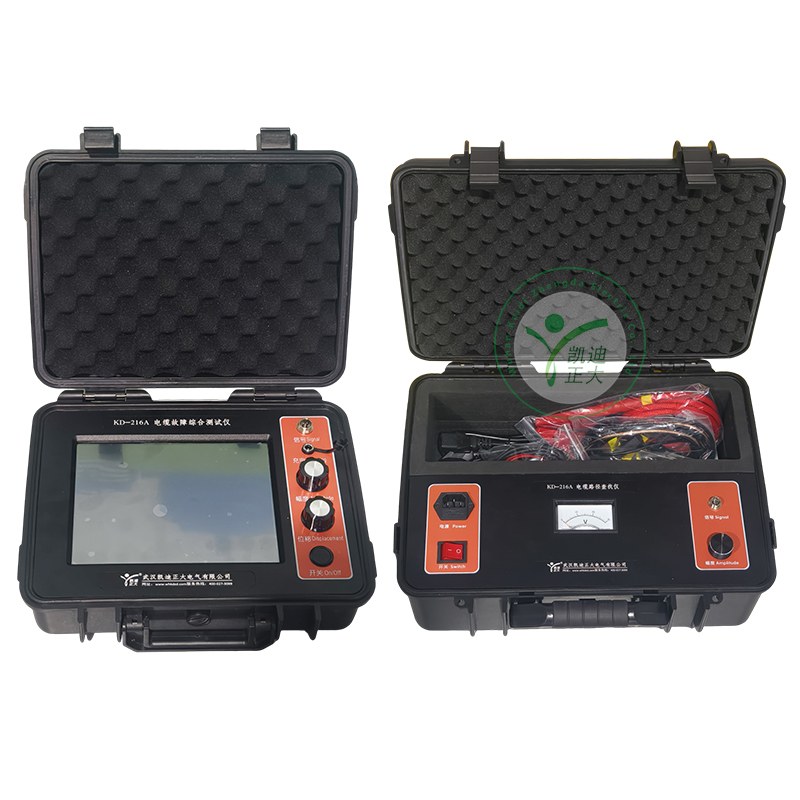

KD-216 電纜故障測試儀采用了國際高水平的時域反射（TDR技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工業級黑色安全防護箱設計，防護等級IP67，小巧精致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。

KDZD850高精度降噪型電纜故障定點儀運用前端連續沖擊放電時，粗側距離范圍內故障點沖擊放電聲音在電纜上方的地面傳播，被地面上的探地傳感器記錄下來。探測點距電纜真正故障點的距離可以用沖擊放電噪音音量大小的方法得到。

2.可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法。

3.全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。

4.工業級10 .4 寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。

5.全局波形和局部波形同步顯示，便于整體分析和細節調整。

6.任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。

7.采用多次脈沖法測試時，界面同時采集8 條真實波形，更便于判讀和降低測試誤差，提高測試精度。

8.內置電源供電，在無電源環境中均可長時間使用。

9.工業級黑色安全防護箱設計，防護等級IP67，體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

10.在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

11.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

12.測試信號提供多種脈沖寬度，無測試盲區。

1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法（擴展有三次脈沖法、多次脈沖法）

2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

3.脈沖寬度：0.05 μs、0.1 μs、0.2 μs、0.5 μs、1 μs、2 μs、8 μs

4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

5.沖擊高壓：40kV及以下

6.測試距離：＜60km

7.分辨率：1m

8.測試精度：1m

9.顯示方式：工業級10 .4 寸彩色觸摸液晶屏

10.操作方式：觸摸屏操作、物理旋鈕操作

11.分析設置：滾屏、縮放、保存、調出、波移等功能

12.工作電源：內置電池供電，耦合單元無源工作

13.連續工作：＞4h（亦可使用外接電源使用）

14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用

15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位

16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

17.包裝規格：采用工業級黑色安全防護箱，防護等級IP67

18.外形尺寸：長365mm×寬269mm×高169mm

19.重 量：3.8kg

KD-216A 電纜測距儀參數：

1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法（擴展有三次脈沖法、八次脈沖法）

2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

5.沖擊高壓：35kV及以下

6.測試距離：＜60km，盲區≤1m

7.分 辨 率：1m

8.測試精度：1m

9.顯示方式：工業級8寸彩色觸摸液晶屏

10.操作方式：觸摸屏操作、物理旋鈕操作

11.分析設置：滾屏、縮放、保存、調出、波移等功能

12.工作電源：內置電池供電

13.連續工作：≥8h（亦可使用外接電源使用），充電電源AC220V±10%

14.儲存功能：具有數據存儲功能,可存儲大量現場波形及數據,并隨時調出使用

15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位

16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

17.長415mm×寬319mm×高168mm（含外箱）

18.重    量：裸機2.2kg，含包裝箱4.5kg

KDZD850高精度降噪型電纜故障定點儀

1.傳感器動態量程：聲音通道>104dB。

2.沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)。

3.液晶顯示器：高亮真彩屏，像素320 x 240，適合戶外使用。

4.供電電源：鋰離子可充電電池。
