應用領域

產品研發、房屋檢測、設備維護、電力巡檢、電氣檢修

概述

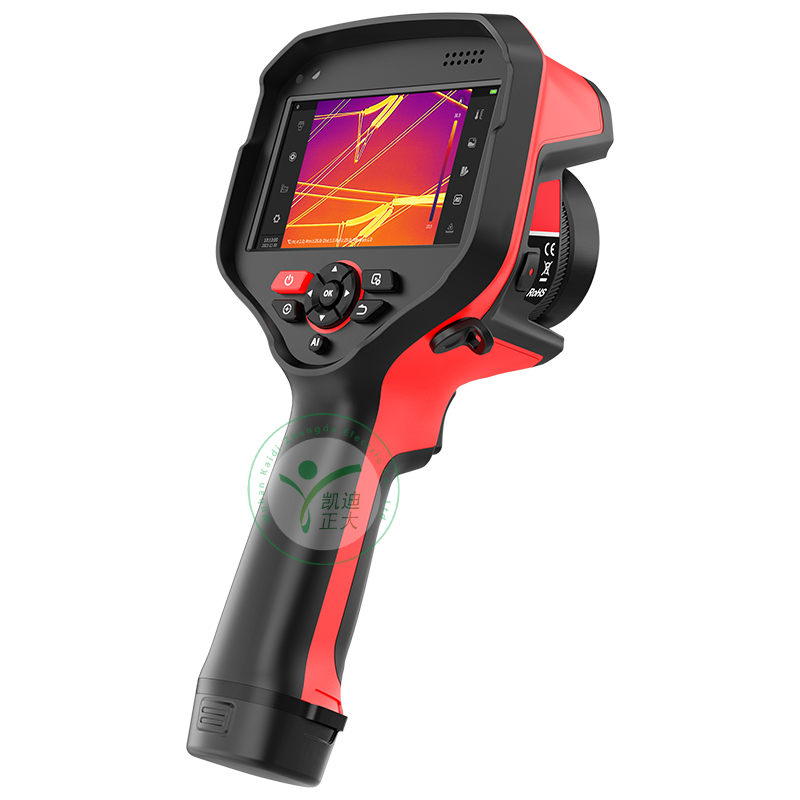

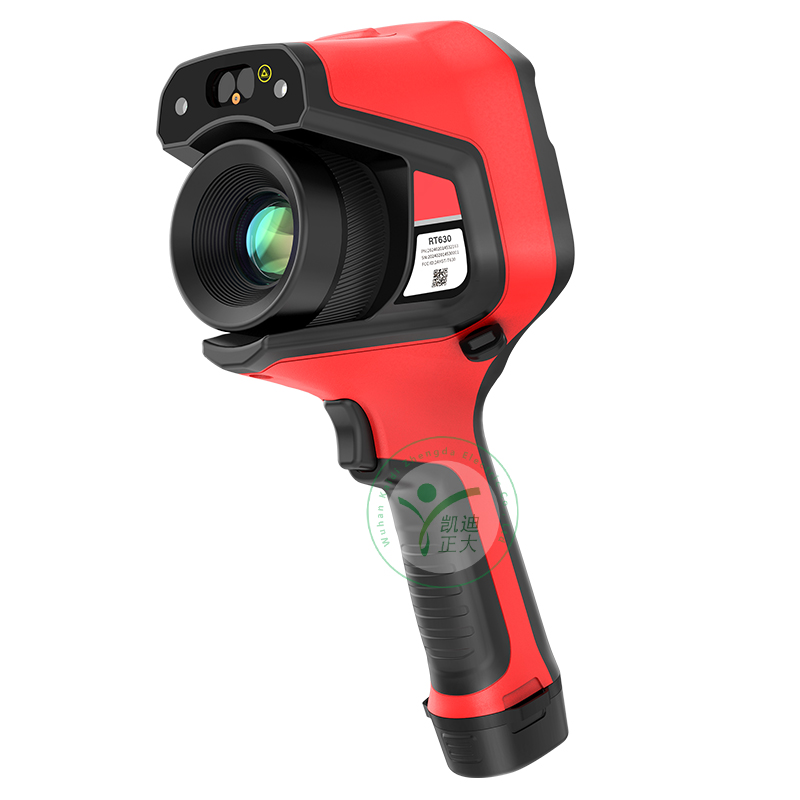

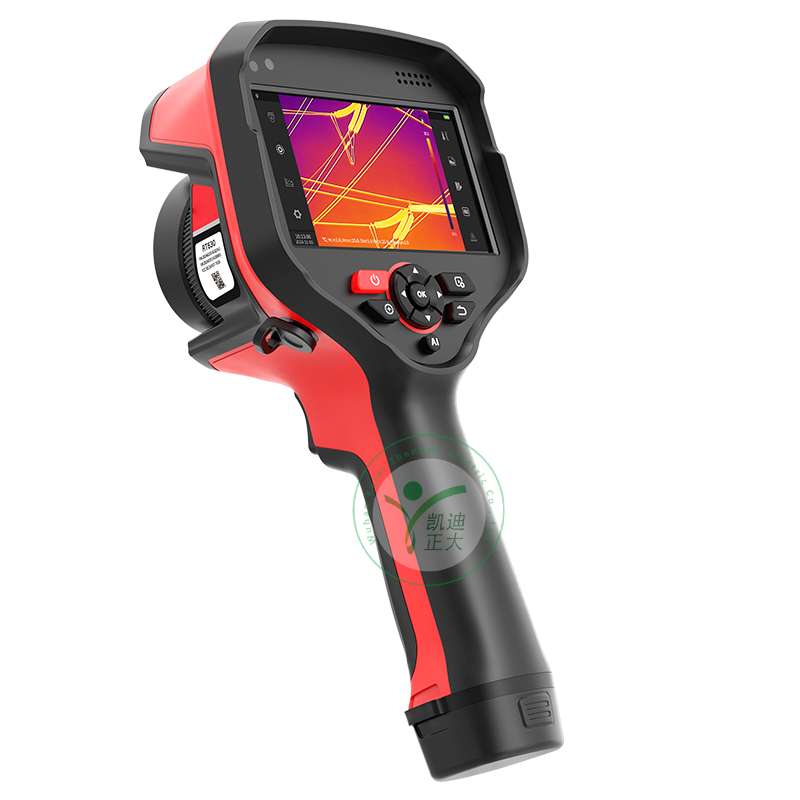

　　KDRT638E 手持紅外熱像儀是一款高分辨率多種對焦型熱成像測溫儀。內置高性能12 μm 640×512 紅外熱成像核芯，搭配 1300W 可見光相機，<35mK熱靈敏度，精準的多種調焦方式，輕松呈現高清晰度的紅外熱圖。加上豐富的分析和數據互聯，是電力、自動化、建筑檢測、管道暖通等高要求工程師的好助手。

高性能熱像核芯

　　關鍵任務中發揮較好的性能，一機頂多機

　　高分辨，高幀率，高精度，寬范圍

　　12μm 高性能 640×512紅外熱成像核芯，配合高清的多種鏡頭組合方式，結合最高 15x 數字變焦，適合應用各種復雜的場景。

　　原生 32 萬令人驚嘆的紅外熱圖 +1300W 可見光

　　可分辨0.035溫差，配合25Hz*高幀頻可在移動工作環境中依然獲得細膩流暢的圖像視頻，不錯過各處細節;土2測溫精度，提供更寬的測溫量程的同時，確保溫度數據的準確性。

　　USB 即插即分析，支持全幀溫度信息實時傳輸分析

　　支持云服務功能、機內支持定時拍照，PC 端軟件支持實時及離線分析，拍攝的圖像和視頻上傳云端， 支持在多個客戶端下載打開、分析;一鍵輸出報告，更進一步助力專業科研及設備監控測溫評估等應用。

　　
交互功能

　　測溫可視化，結果一目了然

　　三點溫度顯示，可定義點線區域測溫

　　可自動追蹤測溫區域內的最高溫、最低溫及中心點溫度;可移動點 / 線 / 區域測溫;線 / 區域測溫顯示熱點追蹤;線測溫顯示溫度最大值， 區域測溫內顯示最高、最低、平均值。

　　PC 端分析數據齊全，App 操作方便

　　通過將含溫度數據的紅外圖像和可見光圖像上傳PC 端分析軟件進行專業分析，獲取分析結果;支持 WiFi 傳輸，連接 App 隨時隨地分析、共享溫度畫面及數據，高效快捷。

　　內置 5 大圖像模式 +19種偽彩設置

　　擁有紅外、可見光、畫中畫、雙光融合、細節增強 5大模式，配合 19 種偽彩設置，滿足不同要求下的溫度檢測，提高溫度檢測效率。

　　支持整幀高低溫報警、定時間隔拍照

　　當檢測區域內的溫度超過閾值即進行溫度報警，提早發現故障點防患于未燃，有效減少高溫事故造成的損失。更支持定時間隔拍照，記錄溫升變化，助力設備運轉狀況分析及各類科研應用。

　　
易用可靠的整機性能

　　您高效的熱像助手

　　鏡頭豐富，對焦快捷

　　標配鏡頭25°，支持選配廣角、長焦、超長焦鏡頭，支持微距鏡頭，多場景靈活適配

　　激光指示器模塊，快速定位觀測目標

　　內置激光指示器幫助您快速定位觀測目標以獲得精確的溫度測 量值。

　　高清熱圖顯示在 5 吋OLED高清晰度觸摸屏上

　　獲取高分辨率紅外熱圖后，您可在 5 吋OLED高清晰度大尺寸觸摸屏上，查看每幅圖像的更多溫度細節。

　　功能升級，提升效率

　　安卓操作系統，操作更便捷，支持智能穩像，測溫圖像更穩定。

熱成像參數

　　探測器類型：非制冷氧化釩

　　探測器分辨率：640×512

　　超分辨率：1280×1024

　　紅外響應波段：7.5-14μm

　　像元尺寸：12μm

　　熱靈敏度：<35mK

　　IFOV(空間分辨率)：標配鏡頭：0.68mrad; 超長焦鏡頭：0.2mrad;長焦鏡頭：0.38mrad ;廣角鏡頭：1.26mrad ;

　　微距鏡頭：一個像素對應60μm ;超微距鏡頭：一個像素對應30μm

　　幀頻：25Hz

　　焦距：標配鏡頭：17.7mm;選配鏡頭(超長焦鏡頭：60.9mm;長焦鏡頭：31.5mm;廣角鏡頭：9.5mm;微距鏡頭(0.2×)：13mm;超微距鏡頭(0.4×)：14.8mm)

　　視場角：標配鏡頭：25°×20°;選配鏡頭(超長焦鏡頭：7°×5.6°;長焦鏡頭：14°×11.2°;廣角鏡頭：45°×36°)

　　調焦模式：手動調焦，電動微調,一鍵中心聚焦，自動中心聚焦，單觸式自動聚焦，激光輔助聚焦

　　測溫范圍：-20℃~+150℃，100℃~650℃;可選: 400℃~1500℃

　　測溫精度：±2℃或±2%

　　
整機功能

　　測溫模式：中心點/冷熱點追蹤及溫度顯示

　　自定義測溫分析：可移動點、線、框、圓、多邊形 支持最多25個;支持最多5個預設模式

　　測溫單位：攝氏度、華氏度、開爾文

　　發射率設置：0.01-1.00，步長0.01

　　環境溫度設置：-10~50℃,步長1℃

　　電子變倍：1×,2×、4×、8×、10×、15×

　　圖像模式：紅外，雙光融合，可見光，畫中畫

　　調色板：19種

　　溫度報警：有

　　報警方式：圖像報警

　　溫寬拉伸：手動/自動溫度范圍

　　激光指示器：有

　　可見光相機：1300萬像素

　　輻射紅外視頻錄制 ：支持壓縮全輻射視頻錄制(.irv)，最大支持25hz錄像

　　非輻射紅外或可見光視頻錄制 ：標準MP4視頻錄制

　　輻射紅外視頻流傳輸 ：通過Type -C/WLAN連接PC軟件，傳輸實時輻射紅外視頻流

　　非輻射紅外視頻流傳輸：RTSP H.264

　　視頻傳輸：UVC，不帶溫度數據

　　語音操控 ：語音助手，快速命令識別

　　語言：簡體中文

　　顯示屏尺寸：5寸觸摸屏(1280x720)

　　圖像命名：自動/手動輸入命名,掃二維碼命名

　　存儲介質：標配64GB Micro SD, 支持SD, SDHC, SDXC, 最大支持2TB

　　電池：10000mAh 鋰電池，可現場更換、支持快充

　　電源接口：USB Type-C

　　連接方式：WIFI、藍牙、Type-C、4G*、5G*

　　充電時長：1.5 小時可充至 90%電量;2 小時可充滿

　　工作時長：連續工作時間≥6 小時(實際使用時間取決于當時的

　　環境和使用情況)

　　云服務：可向云平臺傳輸拍攝數據，在多客戶端共享和二次分析;支持時間自動同步。

　　語音操控：語音助手，快速命令識別

　　
其他

　　分析軟件：PC端(紅外分析軟件)或移動端(IOS/Android APP)

　　三角架接口：有，1/4″-20-UNC

　　工作溫度：-20至+55°C

　　存儲溫度：-40至+70°C

　　相對濕度：10% 至 95%，非冷凝

　　防護等級：IP54(IEC 60529)

　　沖擊振動：沖擊25g(IEC 60068-2-27);振動2.5g(IEC60068-2-6)

　　尺寸(高x寬x深)：143.53×129.19×307.28 mm

　　重量：1.3 kg(含電池)

　　認證：CE/FCC/UKCA/RoHS

　　標準配件：電源適配器、USB線、SD卡、電池x2、快速入門指南、電池座充、校準證書、包裝清單、安全箱
