串聯諧振耐壓裝置電路的選擇特性是怎樣的

串聯諧振（或稱為串聯諧振耐壓裝置）電路的一個特點是電路響應幅度對頻率上諧波影響的依賴性。在諧振頻率及其周圍的狹窄頻率范圍內，響應幅度達到最大值，而在與諧振頻率明顯不同的頻率下，響應幅度比最大值小很多倍。如果將具有相同幅度的不同頻率的諧波諧振之和加到這樣的電路的輸入端，則在輸出端可以發現，其諧振頻率接近于諧振頻率的諧振幅度大大超過了諧振的幅度，而該諧振的頻率與諧振頻率不同。電路實際上是“通過”某些頻率的振動，而“不通過”其他頻率的振動。

理想情況下，選擇電路的響應應在某個頻率范圍（稱為電路帶寬）內保持恒定，并且在該范圍外為零。理想選擇電路的歸一化頻率響應應具有矩形形狀。實際選擇電路的頻率響應（包括串聯諧振電路的頻率響應）與理想選擇電路的特性有所不同，因?yàn)榘l(fā)射和延遲（抑制）的頻率范圍之間沒有清晰的邊界。顯然，它們的歸一化頻率響應越接近矩形，則實際電路的選擇特性越高。

根據公式，中電流/的模數為

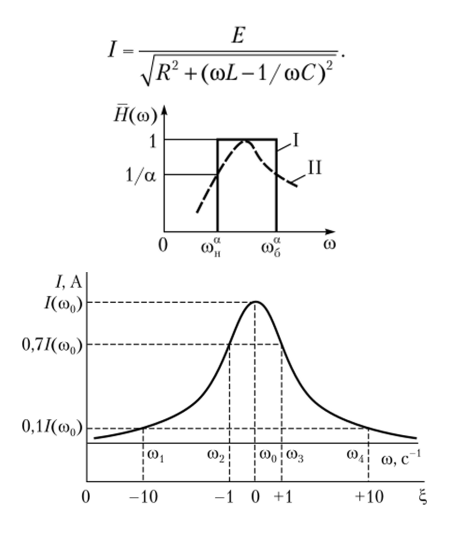

實際上，他們還使用電流模塊的頻率依賴性，稱為PSK的輸入諧振特性。



電流模塊的頻率依賴性曲線和輸入電導率的頻率響應曲線幾乎相似。它們使您可以定義帶寬和矩形UCS™比率。
