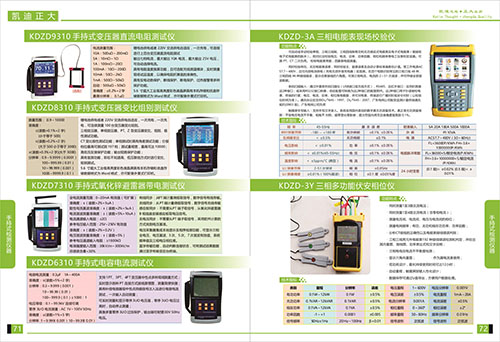

《2018年產品選型手冊開始發行了》手持式檢測儀器

上次給大家介紹了進出口型高壓檢測系統KDJF-2002無局放耐壓試驗系統和KDHVA超低頻電纜耐壓介損測試系統，今天給大家介紹的主角分別是KDZD9310手持式變壓器直流電阻測試儀，KDZD8310手持式變壓器變比組別測試儀，KDZD7310手持式氧化鋅避雷器帶電測試儀，KDZD6310手持式電容電流測試儀，KDZD-3A三相電能表現場試驗儀，KDZD-3Y三相多功能伏安相位儀。

首先介紹KDZD9310手持式變壓器直流電阻測試儀，鋰電池供電或者220V交流供電自適應，一次充電，可連續進行上百臺變壓器直流電阻測試，輸出七檔電流，最大輸出10A電流，最大輸出25V電壓，可自動選擇電流，具有電阻溫度換算功能，且可選配無線測溫模塊，實時測量現場試品溫度，以確保電阻折算值的準確性，具有電阻溫度換算功能，且可選配無線測溫模塊，實時測量現場試品溫度，以確保電阻折算值的準確性，具有反電動勢保護，斷線保護，過熱報警等多種保護功能，5.6寸超大屏工業級高亮度彩色液晶屏具有本機存儲和U盤存儲數據格式為Word格式，亦可配備外置式打印機

電流測量范圍：10A:500μΩ-200mΩ 5A:10mΩ~1Ω 1A:100mΩ~20Ω,100mA:500Ω~50k  自動：500μΩ~50kΩ  準確度;±0.2%+2字，最高分辨率;0.1μΩ

接下來介紹的是KDZD8310手持式變壓器變比組別測試儀，采用鋰電池供電或者220V交流供電自適應，一次充電，可連續測量100臺變壓器變比組別，三相變壓器，單相變壓器，PT,Z型變壓器變比，組別，極性測試功能。CT變比極性測試功能；單相測試時具有角差測試功能。分接檔位最高可測試到197檔，測試量程寬，最高可達10000，高低壓反接保護功能，輸出短路保護功能，具有盲測功能，既在不知道高。低壓聯結方式時進行變比，組別測試，5.6寸大工業及高亮彩色液晶屏具有本機存儲和優盤存儲數據格式為Word格式，亦可配備外置式打印機

KDZD8310手持式變壓器變比組別測式儀測量范圍：0.9~10000，準確度：±（讀數×0.1%＋2字）（小100~999.99（0.01） 10~99.999（0.001）1000~9999.9（0.1）

接下來介紹的是KDZD7310手池是氧化鋅避雷器帶電測試儀，有線同步：從PT端計量繞組取信號，數字信號有線傳輸。無線同步;從PT端計量繞組取信號，數字信號無線傳輸，感應板同步：不需要從PT端子取信號，從氧化鋅避雷器B相底座安裝感應板取電壓信號。無線同步：從PT端計量繞組取信號，數字信號無線傳輸感應板同步，不需要從PT端子取信號，從氧化鋅避雷器B相底座安裝感應板取電壓信號，無電壓同步：不需要從PT端子取信號，從氧化鋅避雷器B相底座安裝感應板取電壓信號。電壓采集器集成本地顯示及相序檢測功能，可顯式三相全電壓，電壓基波，3次，5次，7次諧波有效值，系統頻率值及三相電壓相位差。藍牙傳輸功能，自動判斷連接狀態，可將測量結果數據通過藍牙傳輸至后臺終端。全電流測量范圍：0~20mA有效值（可擴展）準確度：±（讀數×2%＋5uA）

電流諧波測量準確度±（讀數×5%＋10uA）電流通道輸入電組：≤2Ω，參考電壓輸入范圍：25V~250V有效值，準確度：±（讀數×2%＋0.2V）電壓諧波通道輸入電阻：≥1800Ω，電場強度輸入范圍：30KV/m~300KV/m,總諧波含量:<30%

KDZD6310手持式電容電流側試儀，支持1PT,3PT,4PT變壓器中性點多種現場測量方式，實時顯示各種PT連接方式接線原理圖，測量簡便快捷，具有補償電容器組成中性點異頻信號注入法進行電容電流測試，一次輸入自動測量，可實時測量和顯示零序3UO電壓值，零序3UO電壓過高，自動停止測量；可實時測量和顯示零序3UO過壓保護，輸出端可耐受100V50HZ電壓。

KDZD-3A三相電能表現場校驗儀，可自動或手動校驗單相，三相三線制，三相四線制有功和無功感應式電能表及電子式電能表（能接收電子式電能表的脈沖）。用對比法校驗電壓，電流，功率因數相位和頻率等電工儀表和變送器，可測PT,CT,二次負荷，校核電能表常數，四象限電能測量。同時校驗有功，無功電能表誤差，同時校驗主，副表誤差及自動計算標準偏差估計值。寬工作電源AC57.7~480V，且可內部電池供電（充電無需外接充電器）雙選擇。在四個象限識別常見的三相三線48種，三相四線96種接線錯誤，顯示任意接線的六角圖，可測三相電壓，電流的2~51次諧波，并可存儲全部諧波數據。條碼掃描輸入;通過外置條形碼掃描儀（USB接口或無線方式），RS485，遠紅外接口，應同時具備這2種接口，或采用RS232接口轉換，但應配可轉換為這2種接口的配套附件，這2種接口用于抄讀被校驗表，終端的行度，電壓，電流，功率，相位角等數據，并可對電表，終端進行廣播對時或命令對時（以校驗儀時間為準）通訊協議應支持DL/T645-1997,DL/T645-1997.DL/T645-2007.廣東電網公司配變監測計量終端通訊規約（0903版），廣東電網公司符合，觸摸頻手寫輸入，支持手寫輸入：支持手寫漢字錄入，系統采用國內較先的數字真無功測量技術。真正使無功測量做到，不受電壓電流不平衡，相角不對稱，頻率變化等影響，首次在國內將無功準確提高到0.1%

KDZD-3Y三相多功能伏安相位儀，能同時測量1至3路交流電壓，同時測量1至4路交流電流（含零相電流），測量電壓間，電流間，電壓與電流間的相位，測量電網頻率，有功，無功和視在功功率，功率因數，分析CT接線的正確性以及電能表接線錯誤判定，三相三線兩元件電能表192種接線錯誤檢測和判定，并給出其向量圖，接線圖，功率表達式和文字說明，三相電電壓電流不平恒檢測，顯示六角向量圖。作為漏電流表使用，低功耗設計，最長持續使用時間可達12小時，自動量程，觸摸屏按鍵人性化設計，數據保存可通過U盤導出，方便用戶數據處理。
