承試三級資質所需試驗設備清單

2017年12月1日，國家能源局對電力承試類資質設備進行了相應的調整，每個省區的承試類三級資質設備都相同，同時省去了一些電力企業在實際工作中并不常用到的設備，武漢凱迪正大電氣有限公司在本文就簡單介紹新版的承裝（修、試）承試類三級電力設施許可證所需施工機具設備選型指南。

一．高壓發生設備

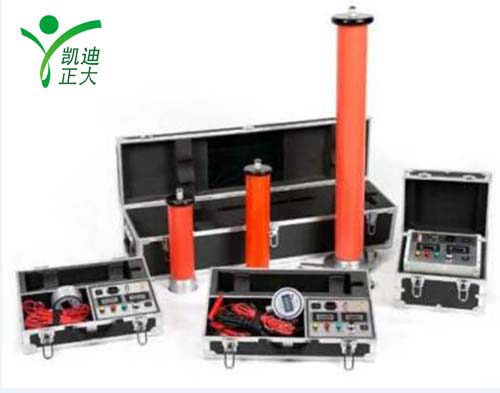

1. 直流高壓發生器

單位 1 套

規格 DC：200kV/3mA

型號KDZG-II-200kV/3mA KDZG-II-120kV/2mA

用途：直流耐壓和直流泄漏測量避雷器直流參考電壓和直流泄漏電流試驗

2. 工頻耐壓試驗裝置

單位 1 套

規格DC：120kV/2mA

型號 YDJ-10kVA/100kV YDJ-10kVA/110kV   YDJ-6kVA/50kV

用途：YDJ-10kVA/100kV 變壓器，開關，PT，CT等電氣設備的耐壓試驗 電流互感器高壓介損（110KV)YDJ-10kVA/110kV電流互感器高壓介損（110KV)

 YDJ-6kVA/50kV避雷器交流參數測試

3. 變頻串聯諧振試驗成套裝置

單位 規格1套  AC：10kVA/100kV AC:5kVA/50kV

型號 KDXZ-/75kVA/25kV  KDXZ-/1000kVA/200kV

用途：KDXZ-/75kVA/25kV高壓電纜等耐壓試驗

KDXZ-/1000kVA/200kV高壓開關、GIS、變壓器、高壓電纜耐壓

4. 感應耐壓試驗裝置

單位 1 套  5kVA/360V 150Hz

規格 5kVA/360V 150Hz

型號KDSF-15KVA

用途：電壓互感器感應耐壓

二、電氣測量儀器

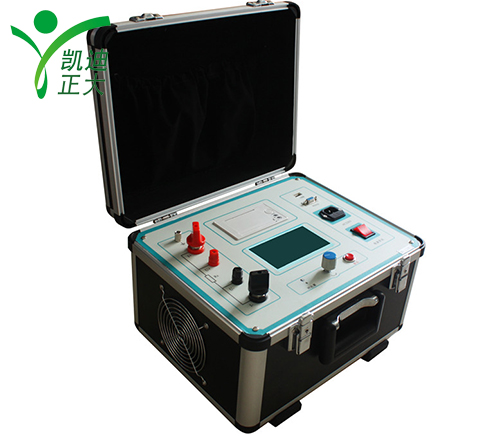

1. 回路電阻測試儀

單位 2臺 規格DC：≥100A

型號KDHL-200A

用途：導電回路接觸電阻測量

2. 互感器伏安特性測試儀

單位： 1臺

規格 1100V/5A

型號KDHG-A

用途：VA特性測試

3. 接地電阻測試儀

單位：1臺

規格 異頻法

型號KDW-5A

用途： 35kV及以下變電站接地網測量

4. 電容電感測試儀

單位：1臺

型號 KD500A

用途：電容器測量

5. 接地導通測試儀

單位 1臺 DC：1A

型號KDDT-10A

用途：變壓器中心點接地系統導通測量

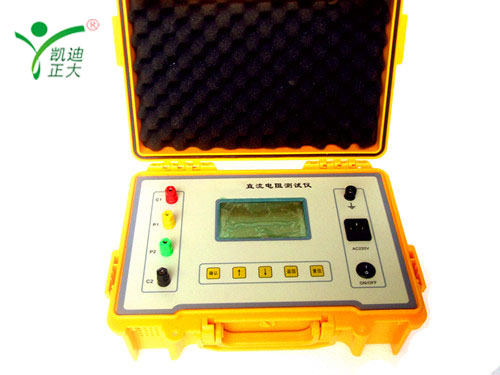

6. 變壓器直流電阻測試儀

單位： 2

規格DC：≥10A

型號KDZR-10A

用途：變壓器繞組直流電阻測量

7. 變壓器變比測試儀

單位：1臺

規格 數字式0.5級

型號 KDB-II

用途：變壓器變比、組別測量

8. 變壓器繞組變形測試儀

單位1臺

規格 頻響法

型號 KDRB-IV

用途：變壓器繞組



9. 有載分接開關測試儀

單位 1臺

規格  I≥1A

型號 KDYZ-2010

用途：變壓器有載開關測試

10. 斷路器特性測試儀

型號 KDGK-F

用途：高壓開關機械動作特性測量

11. 氧化鋅避雷器阻性電流測試儀

型號KDYZ-205

用途：避雷器阻性電流測量，有功分量及無功分量測量

12. 三相繼電保護測試儀

單位 1臺

規格： 三相電壓電流各2組

型號 KDJB-A

用途：繼電保護測量

13. 雷擊計數器校驗儀（避雷器放電計數器測試儀）

單位 1臺

 型號 KDFCR

用途：避雷器計數器校驗

14. 絕緣電阻測試儀單位：2

規格： DC：0～5000V 200G(Ω) 短路電流≥3mA

型號：KD305

用途： 絕緣電阻測量，變壓器繞組絕緣電阻及吸收比測量

15. 高介質損耗測試儀

單位：2

規格：1、介質測量精度為1% 2、電容量精度為0.5%    3、抗干擾變頻

型號  KD600

用途： 電容和介質損耗測量

三、油、氣試驗儀器

1. SF6檢漏儀 單位：1

規格：靈敏度1ppmv

型號XP-1A

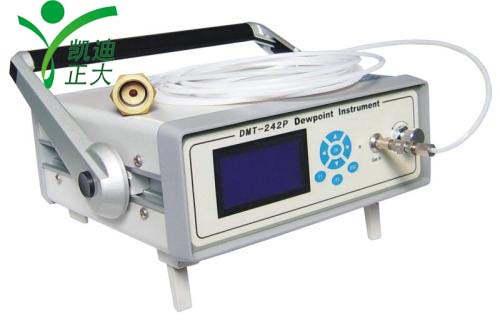

2. SF6氣體微水測試儀 1

3.  型號KDWS-24

四、常用儀器儀表

1. 兆歐表

單位 1

規格:DC：2500V

型號KD305

兆歐表

單位：1  DC：500V

型號KD200

數字式雙鉗相位伏安表

單位：1

規格：測量電流小于1mA～5A

型號KDZD220

用途：電流電壓回路檢查
