凱迪正大作為研發制造的2000kVA/400kV型變頻串聯諧振試驗成套裝置（30～300Hz）的生產廠家，運用嵌入式微電子技術和數字信號處理技術，采用人性化彩色液晶屏顯示，可靈活分段設置試驗電壓、試驗時間，設置找頻范圍。該設備具有自動試驗和手動試驗兩種試驗?zāi)Ｊ剑δ軓姶蟆⒉僮鞣奖恪?/div>
2000kVA/400kV/變頻串聯諧振試驗成套裝置廣泛適用于二級承裝（修、試）電力設施企業、供電、發電、鐵路、鋼鐵、石化、礦山、輸變電裝備制造等行業對大容量、高電壓電容性試品進行交流耐壓試驗。

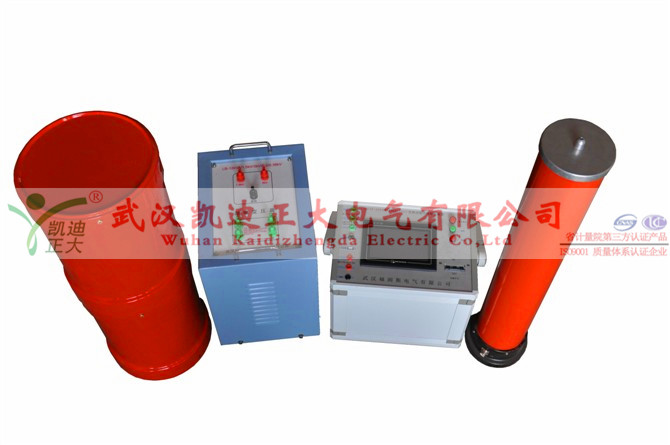

凱迪正大作為研發制造的2000kVA/400kV型變頻串聯諧振試驗成套裝置
一、工作原理
該變頻串聯諧振試驗成套裝置運用串聯諧振原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和被試品電容C發生諧振，諧振電壓即為試品上所加電壓。
通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品C上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態。回路的諧振頻率取決于被試品電容C和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
二、用途及性能
變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高壓交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。
我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，幾乎符合國家有關高壓試驗的規程和要求。
三、變頻串聯諧振成套裝置整套裝置的組成
整套裝置由調頻調壓電源、激勵變壓器、電抗器、分壓器等組成。
四、主要技術參數
1、環境溫度：-10℃—45℃
2、工作濕度：≤90%
3、海拔：≤2000M
4、電源輸入：380±10%三相或220V ±10%單相（10KW以下），50Hz
5、額定輸出容量：0-5000KVA
6、諧振電壓：0-1000KV
7、頻率調節范圍：0.1-300Hz
8、系統測量精度：0.5級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05%
11、輸出波形：正弦波
12、波形畸變率：≤0.5%
13、噪聲：≤60db
14變頻串聯諧振成套裝置、電抗器Q值：30-120
凱迪正大變頻串聯諧振耐壓裝置產品特點
1、高試驗電壓200KV，大試驗電流8A，大部件重量<50Kg
2、手動試驗/自動調諧/自動試驗三種試驗?zāi)Ｊ?/div>
3、大屏幕顯示數據、試驗狀態，并有實時操作步驟提示功能
4、能靈活整定試驗電壓、調頻范圍、加壓時間
5、試驗結果能計算出被試品電容
6、具有計算機通訊接口，可升級操作軟件和數據管理
7、體積小、重量輕、操作方便
8、分辯率高，頻率分辯率為0.01HZ
9、安全可靠性高，系統具有過電壓、過電流及放電保護功能，可有效保護人身及設備安全
另外如果有需要試驗變壓器、直流高壓發生器、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等儀器設備的朋友可以隨時聯系我們在線客服或者電話咨詢，保質保量！
