六安職業技術學院雙回路電源工程圖紙疑問解答?

1、請問新建開閉所的兩路進線，一路引自新城開閉所，一路引自城北13線，圖紙只有引自新城開閉所的路徑圖，請問城北13線是在哪里接入的（是下圖中的已建配電房內引來的嗎）？

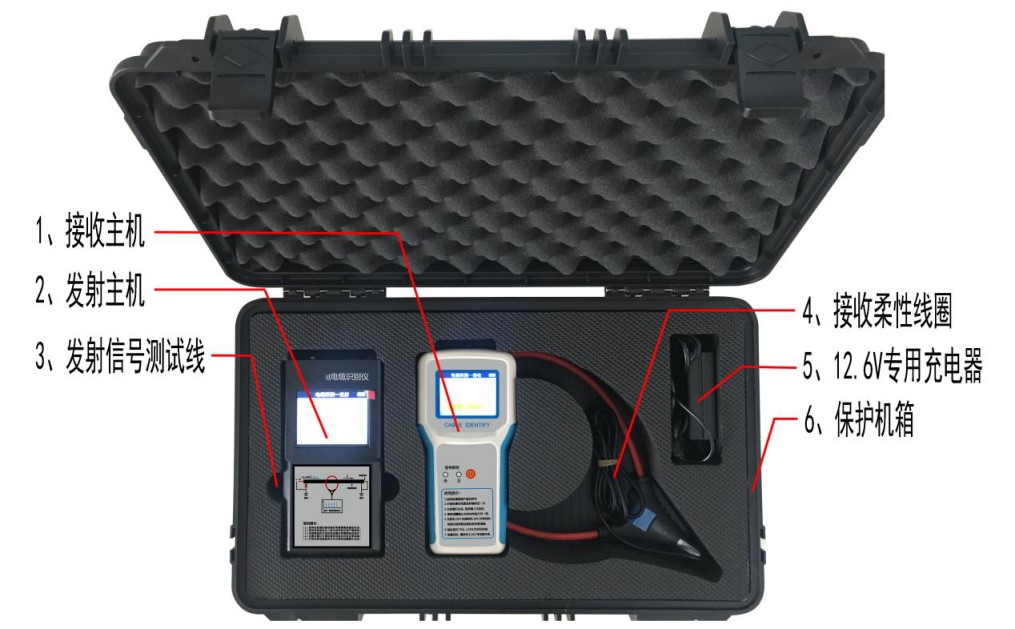

回復：城北13線位于學校外解放北路上，目前城北13線已接入已建配電房，本次設計在已建配電房外將城北13線切割，接入新建開閉所，需增加已建配電房至新建開閉所段電纜（YJV22--10-3×300），新建開閉所重新引出一路電源至已建開閉所，電纜型號見圖紙（建議用KD-2123電纜路徑管線定位進行測試和路徑查找）。

2、已建的原配電房，本次是否只計入從新建開閉所引入的一根電源即可？無需增加高壓進線柜等相應配電設備？此配電房至1#、2#、3#、4#箱變及致勤樓新建環網柜（已招標）的電纜、箱變等均利舊。

回復：原配電房本次只需從新建開閉所引入一路電源，至1#箱變電纜利舊，致勤樓新建環網柜電纜（已安裝）、致勤樓箱變前期已招標，至2#、3#、4#箱變電纜在本次招標范圍內。

3、致用樓已建戶外環網柜，是否只計引入電纜，其出線至11#-14#箱變電纜、箱變均利舊？電纜對地絕緣故障的快速準確定位測試儀用武漢凱迪正大電氣公司的？

回復：只計引入電纜，其出線至11#-14#箱變電纜、箱變均利舊。對于電纜故障測試儀的選型建議還是用武漢凱迪正大電氣有限公司生產的KD-2124（帶電）路徑查找，深度定位。KD-2124改變了傳統的電纜故障定位概念，不需高壓試驗裝置，不需使用交流電源，不需分析波形，接線簡單明了，使用方法一學即會。

4、雙創樓配電房變壓器低壓系統至各用戶配電箱電纜規格與已招標的電纜規格不一致如何處理？使用KDXZ-II變頻串聯諧振耐壓試驗裝置做耐壓試驗不知是否能通過？（前期配電房內配電設備未設計，但配電房至各功能配電箱的低壓電纜已招標，每回路電纜在配電房內暫按30米計入的，見原總包電施003），能否請明都電力咨詢設計有限公司對原合肥工業大學設計院的電氣圖紙復核，按招標圖紙電纜規格調整？

回復：雙創樓配電房變壓器低壓系統圖（一）、（二）至各用戶配電箱電纜規格與已招標的電纜規格不一致，不要考慮。建議用武漢凱迪正大電氣公司的KDDAC-30 電纜振蕩波局部放電檢測定位系統做檢測、先做電纜交流耐壓試驗，再做局放試驗，以保證電纜送電合格。

5、雙創樓配電房變壓器用需要檢測絕緣電阻、直流電阻、變比極性、油耐壓、絕緣耐壓試驗。用哪家的試驗設備可靠？

回復：建議用國內一線品牌產品、質量可靠、精度高的。推薦用凱迪正大KDZD品牌的產品，他們公司產品獲得國內多家計量院檢測合格，同時質檢所應用該品牌產品。變壓器檢測設備做的專業、技術性強。

6、中置柜、變壓器、環網柜、低壓柜、電纜等市場上不同品牌價格相差較大，請業主給于三家同檔次推薦品牌，方便我公司詢價。

回復：品牌按招標文件規定執行。所采購的電氣設備驗收時需用KDHX-3209中置柜核相器、KDZR-10A變壓器直流電阻測試儀、KDB-II變壓器變比測試儀、KDJJC-80絕緣油耐壓測試儀、KDYDJ工頻耐壓試驗裝置做相關的試驗，以保證電氣設備的投運合格。

7、根據新建開閉所高壓一次系統圖，二路進線電纜規格分別為引自新城開閉所的為YJV22-10-3*400，引自城北13線為YJV22-10-3*300，是否用KDXZ-II串聯諧振耐壓試驗裝置做耐壓？還需要用KD305絕緣電阻測試儀做嗎？請確認。

回復：正確。需要的，嚴格按照要求執行。
