蓄電池在線監測系統外形
作者：胡明揚來源：武漢凱迪正大電氣有限公司日期：2021-06-29 08:58:28閱讀：
主機上主要包含的部分有：液晶顯示屏幕、六鍵按鍵、USB接口、主機電源開關、電流測試線接口、電壓測試線接口、電池組連接線接口和供電電源線接口等。其版面圖如圖一、二所示。
一、正面版面圖

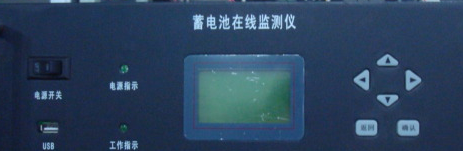

一、 正面版面介紹：
（1） 主機電源開關: 控制開機/關機
（2） USB接口: 更新程序、讀取數據
（3） 電源指示燈和工作指示燈
（4） 功能按鍵: 選擇菜單進行相應的操作
（5） 128×64點陣綠色液晶顯示屏: 顯示菜單和相關數據
二、背面版面圖

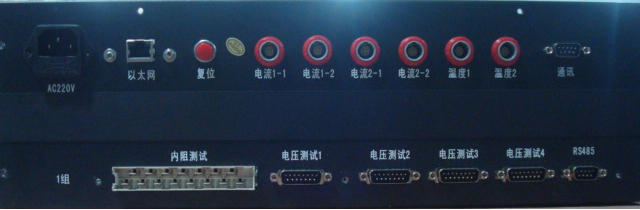

二、背面版面介紹：（從左到右)
（1） AC220V電源接口 （2）以太網接口 （3） 復位開關
（4） 兩組電流測試接口 （5） 兩個溫度測試接口 （6） 通訊接口
（7） 內阻測試接口 （8） 四個電壓測試接口 （9） RS485接口
