怎么用互感器特性綜合測試儀測量做CT測試
作者：胡明揚來源：武漢凱迪正大電氣有限公司日期：2021-07-26 08:47:35閱讀：
1、旋轉鼠標使用方法
旋轉鼠標有三種操作狀態：“右旋”，“左旋”，“按下”。使用鼠標的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。
數據輸入：將光標旋轉移動到需要修改數據的選項上，按下鼠標即進入數據的修改區，左旋或右旋鼠標即可進行該數字位的增減設定。按下鼠標確認該位的修改結果，逐位修改完畢后，當光標增大為全光標后即完成了整個數據區的設置，此時旋轉鼠標可將光標移到需要修改的地方，選擇開始試驗或返回。
2、CT測試
進行電流互感器伏安特性測試及變比、極性測試時，請移動光標至CT測試，選擇進入CT測試，。
3、主菜單
主菜單共有“數據查詢”、“CT測試”、“PT測試”、“交流耐壓”“PC通訊”、5種選項，可以使用旋轉鼠標進行選擇和設置。
4、CT伏安特性測試：
參數設置：
輸出電壓：設置范圍（0—1000V）為儀器輸出的最高設置電壓，如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調。
如果互感器拐點電壓未知，可根據經驗設定一個電壓（通常

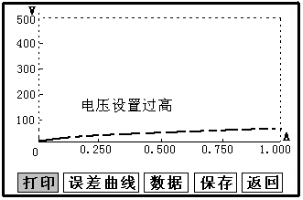

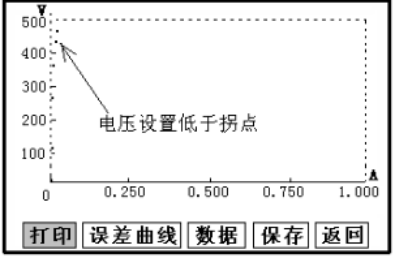

互感器變比越大則拐點電壓越高）。比如設定500V進行測試，如果曲線非常貼近X軸，則可根據拐點位置降低設置電壓為100V；如果曲線沒有到達拐點，即電壓到達或接近設定值400V時電流還只有幾個或幾十個毫安，則說明電壓設置過低，相應的升高設置電壓即可做出伏安特性曲線。
輸出電流：設置范圍（0—15A）為儀器輸出的最高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。
編號：(00～99)、
組號：(0～9)；
相序：(A/B/C)；按一下控制器相序即變化一次；
