SF6氣體檢測如何從“三步走”到“一步到位

  在現代電力系統中，六氟化硫（SF6）氣體因其絕緣和滅弧性能，被廣泛應用于高壓開關設備、GIS（氣體絕緣組合電器）、變壓器等電氣設備中。然而，SF6氣體的純度、濕度（露點）及其分解產物的含量，直接影響設備的安全運行與壽命。傳統的檢測方式通常需要分別使用露點儀、純度分析儀和分解產物測試儀，不僅操作繁瑣、耗時耗力，還在多次取樣過程中造成氣體浪費。SF6綜合測試儀的推出，改變了這一局面，它將三項檢測功能集成于一體，實現了高效、精準、經濟的綜合性氣體狀態檢測。

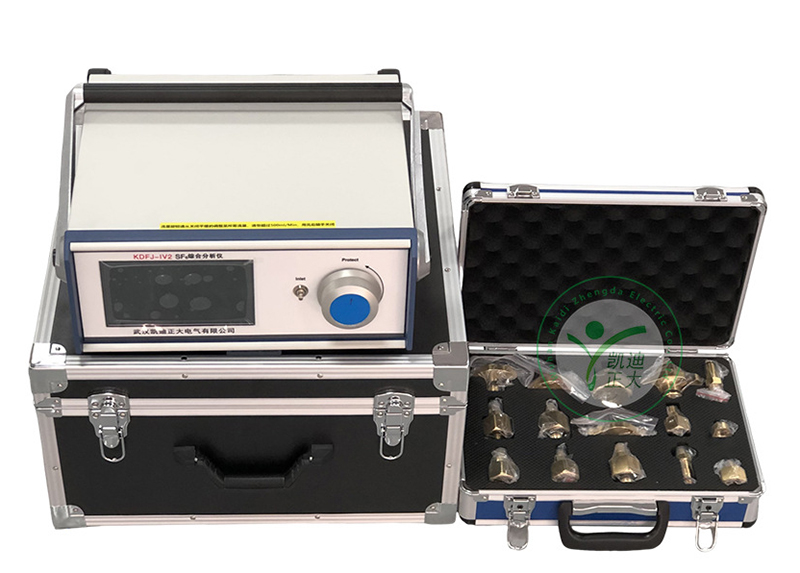

  KDFJ-IV SF6綜合測試儀將SF6露點測試、SF6純度測試和SF6分解產物測試三大功能模塊整合在一臺便攜設備中。現場工作人員只需連接一次設備，即可同步獲取氣體的濕度、純度及多種關鍵分解產物（如H2S、SO2、CO等）的數據。這種設計不僅簡化了操作流程，將原本可能需要數小時的多項檢測壓縮至幾分鐘內完成，還顯著減少了SF6氣體的排放量。

  KDFJ-IV 采用長壽命傳感器和探測組件，確保了在復雜現場環境下的長期穩定性與可靠性。其露點測量范圍覆蓋-80℃至+20℃，精度高達±0.5℃，能夠敏銳捕捉氣體中微量的水分含量，有效預警絕緣性能下降和內部凝露風險。在分解產物檢測方面，對H2S、SO2、CO等多種氣體具備多量程檢測能力，精度在低濃度區間仍能保持±0.2μL/L的高水準，滿足電力行業對故障氣體早期預警的要求。

  SF6在電弧或過熱作用下會分解產生多種有毒、腐蝕性物質，如H2S、SO2等，這些產物會加速設備腐蝕并危及人員安全。該儀器能夠同步檢測多種關鍵分解產物，并針對不同濃度自動切換量程，確保在全量程范圍內均保持高精度。例如，CO的檢測范圍達0~1000μL/L，可用于判斷涉及固體絕緣材料的過熱性故障。

  儀器的響應速度經過優化，露點檢測在典型工況下63%響應僅需5秒，純度測量可在2分鐘內完成，提升了檢測效率。SF6純度的測量精度為±0.2%，能夠準確識別氣體泄漏或空氣混入導致的純度下降，為及時補氣或凈化處理提供可靠依據。

  大液晶觸摸屏與中英文菜單：使儀器操作直觀簡便，降低了培訓成本和使用門檻。
  現場校準功能：用戶可在現場根據需要執行校準程序，保證了測量結果的現場可靠性與時效性。
  同步數據顯示與大容量存儲：所有關鍵參數在同一界面實時顯示，便于綜合判斷；大容量?jī)?nèi)存支持歷史數據存儲，為設備狀態追蹤和故障分析提供數據支持。
技術指標

①露點：
測量范圍：－80 ℃～+20 ℃，
測量精度：±0.5℃（當露點溫度低于0℃，傳感器輸出為霜點）
響應時間：63%需5秒，90%需45秒（－80℃～＋20℃）
63%需10秒，90%需240秒（+20℃～－80℃）

② SF6分解產物：
測量范圍：
H2S量程：0～100μL/L
SO2量程：0～100μL/L，0～2000μL/L
CO量程： 0～1000μL/L

測量精度：H2S、SO2測量值：
≤10uL/L時，誤差≤±0.2 uL/L；
＞10uL/L時，誤差≤±3%
CO、HF測量值：
≤50uL/L時，誤差≤±2.0 uL/L；
＞50uL/L時，誤差≤±3%

③ SF6純度：
測量范圍：SF6：0~100%（重量比）。
測量精度：SF6:≤±0.2%
測量時間：<2分鐘
