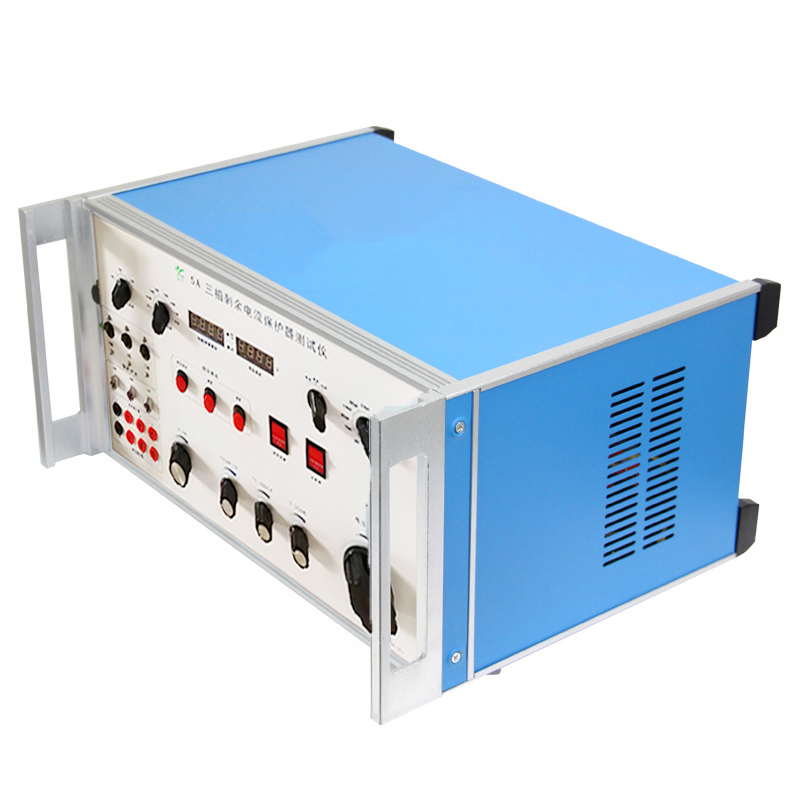

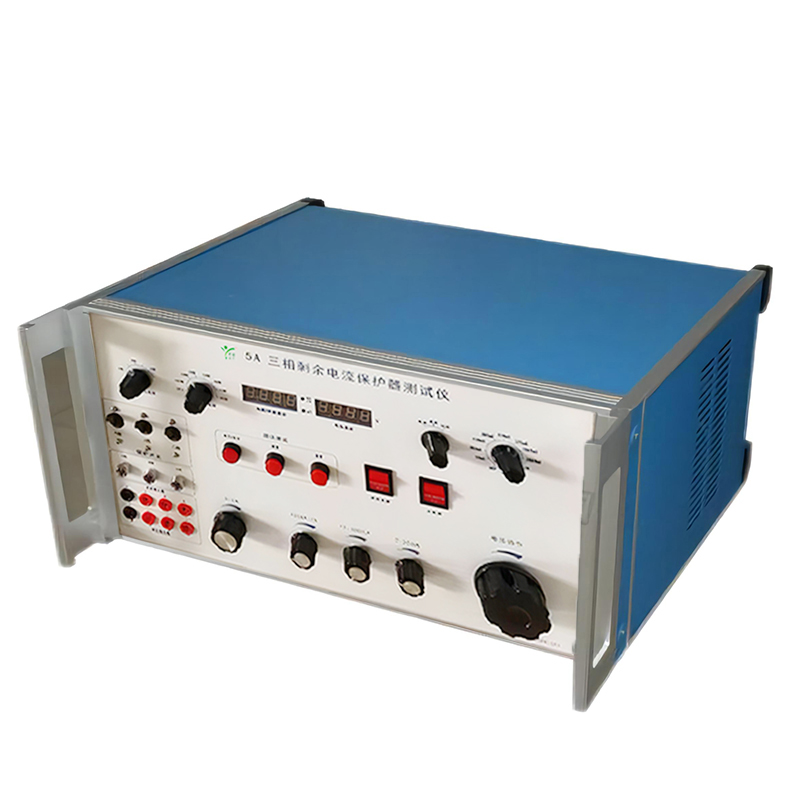

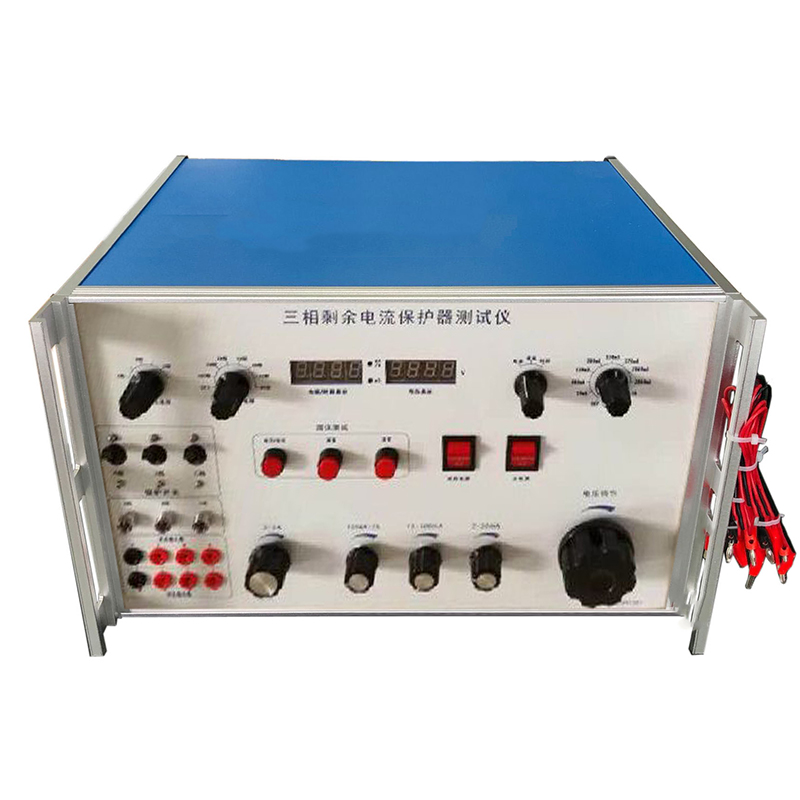

KDNM5000-10A-2型剩余電流保護器測試儀(以下簡稱測試儀)，是本公司改進產品，是符合國家標準《剩余電流動作保護器》（GB6829—95）中第8.3條和GB16917.1—1997中第9.9條驗證AC型交流脫扣器動作特性要求的專用測試儀器。目前國內生產廠生產的保護器絕大部分是AC型的脫扣器。因此SG6829—第8.3條和GB16917.1—1997中第9.9條所規定的AC型保護器的各項動作特性均能驗證，測量精度符合規定的要求。測試儀可作為生產廠家、電器檢測站、用戶單位校驗、檢驗、驗收的專用測試儀器。


1.本測試儀適用于電子式2P，3P的斷路器。電磁式1P＋N、2P、3P、3P+N、4P的斷路器均能測試。
2.本測試儀提供的模擬剩余電流適合于額定剩余動作電流在10A以下的各種類型剩余保護器。試驗電壓值三相四線連續可調電源。
3.本測試儀中剩余動作電流和動作時間的測量是數字化的，用3位半發光晶體數碼管顯示，且在剩余保護器動作后，測量值的顯示仍能保持，以便于讀錄。
4.測試儀的正常工作條件：
a.溫度0—40攝氏度；
b.相對濕度20—85%。

 1.提供剩余電流：
    a.可調剩余(微調也能小范圍調整)2～20mA、20～100mA二檔；
    b.不可調剩余電流： 150mA、200mA、250mA、375 mA、500mA、1000mA、2000mA、3A、10A、。共9檔；
2.提供三相四線電壓和單相電壓
3.測量顯示：三位半發光晶體數碼管。
4.測量分辨率：
a.剩余電流：0.01 mA；
b.動作時間：1ms。
5.測量量程：
a.剩余電流：20mA、200mA、2A、10A、四檔；
b.動作時間：2s（超過可用循環讀數累計）。
6.測量精度：
a.剩余電流：±1%；
b.動作時間：±0.2%，讀+2ms和±1字。
7.儀器電源：三相四線電源
8.設備附件：
1.測試線8根；
2.使用說明書1份。
