局部放電測試儀保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。

局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。

操作與傳統的模擬式局部放電測試儀器相同，簡單易學。

自由選擇橢圓、直線、正弦顯示方式

采用數字開窗技術，可避免干擾對測量的影響。

任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。

可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。

可對當前放電圖譜進行保存，實現測試結果的可追溯性。

主要技術指標

1、可測試品的電容量范圍6pF--250μF

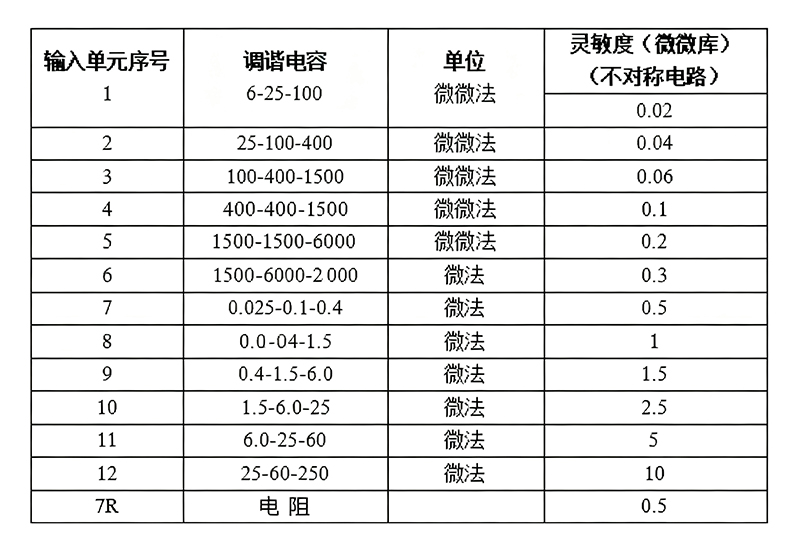

2、檢測靈敏度




3、放大器頻帶：

①低端：10kHz、20kHz、40kHz任選。
②高端：80kHz、200kHz、300kHz任選。



4、放大器增益調節：
粗調六檔，檔間增益20±1dB；細調范圍≥20dB。



5、時間窗：
①窗寬：可調范圍15°~150°；
②窗位置：每一窗可旋轉0°~170°；
③兩個時間窗可分別開或同時開。



6、放電量表：
數字表頭：以3½LED數字表顯示；
0-100.0誤差<±5%(以滿刻度計)。



7、橢圓時基：
①頻率：50Hz、100Hz、150Hz、200Hz、400Hz。
②橢圓旋轉：以30°為一檔，可作150°旋轉。
③顯示方式：橢圓－直線－正弦。



8、試驗電壓表：
①量程：100kV（可擴展）。
②顯示：3½數字電壓表指示。
③精度：優于±5%（以滿刻度計）。



9、具有零標功能，有利于局部放電的識別。

10、體積：500*500*210（寬*深*高）mm3。

11、重量：約16kg。
