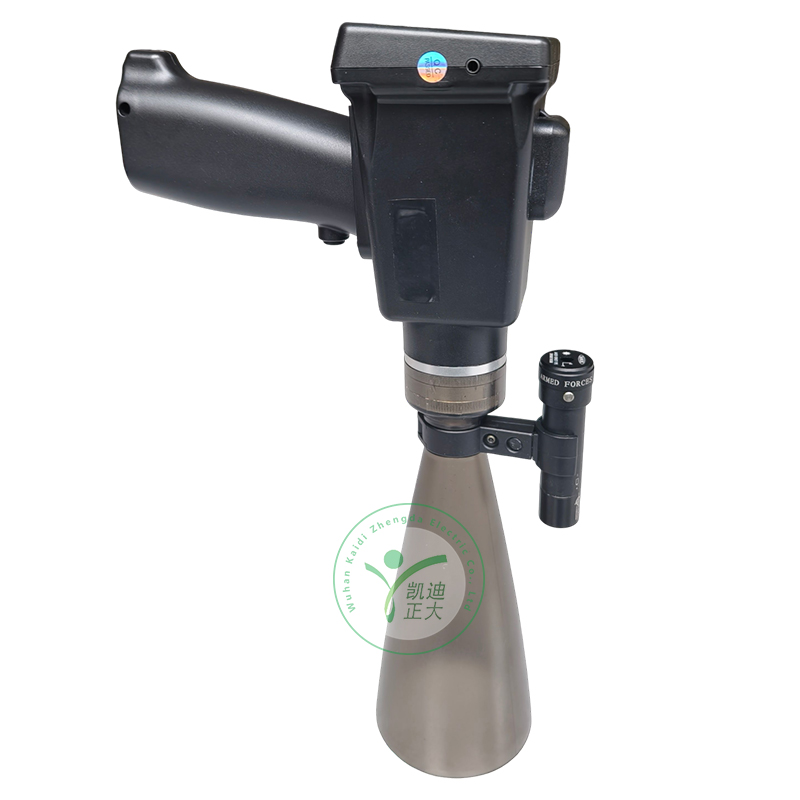

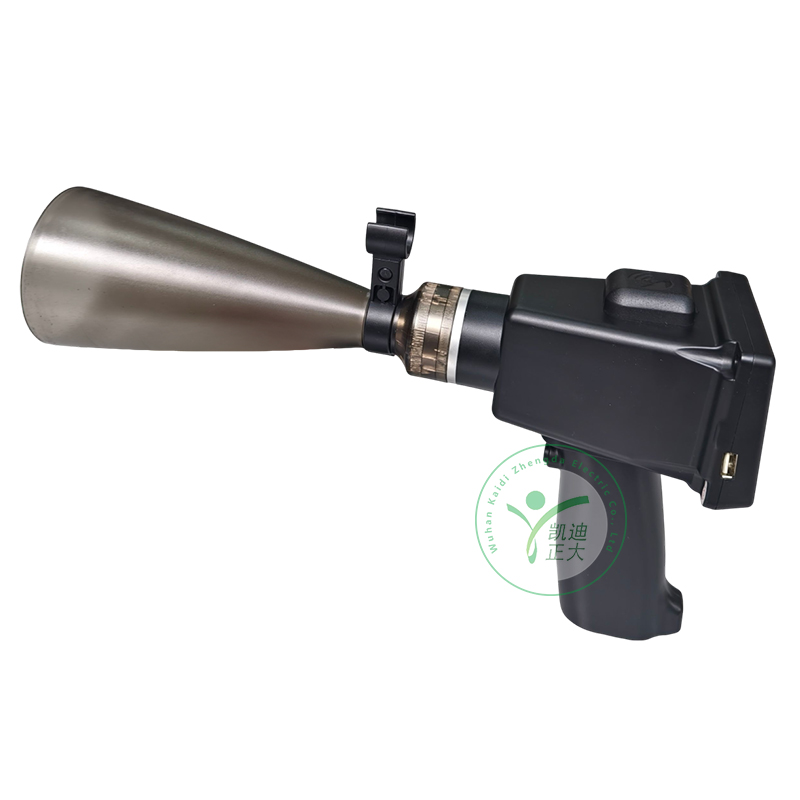

KDZD3088超聲波線路局放在線診斷儀集我公司多項技術于大成，解決電網尤其是配電網的帶電巡檢問題。它采用精密高頻超聲傳感器，收集并遴選110KV及以下電網故障放電時發出的特征聲波。通過濾波對比，實現對缺陷的判斷。本巡檢儀靈敏度高，定位精準;完全按人體工程學原理設計，操作界面友好;抗干擾能力強，穩定可靠;支持低速車載巡檢。

　　該儀器支持與手機、平板的實時通信，并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。是目前國內有效利用超聲技術實現電力系統巡檢的專業儀器。

應用范圍

　　110KV及以下線路的刀閘、絕緣子、變壓器、避雷器、電纜接頭、金具等由于氧化、松動、污染、老化、溫度、濕度等原因導致的局部放電。

　　110KV以下變電站開關柜、變壓器、GIS開關的局部放電。電力線路因樹枝、鳥巢、人工建筑等外在因素造成的異常。

　　火車、地鐵接觸網放電缺陷。

　　其它帶電設備異常放電及電暈檢測。

　　測量范圍：-20-70dB

　　測量精度：±1dB

　　分辨率：0.11dB

　　靈敏度：最高可檢測100pC以上放電量(不小于10cm)

　　信息輸出

　　TFT液晶：320×240，真彩TFT，支持觸控

　　耳機接口：3.5mm插孔、標配16Ω降噪耳機

　　USB接口：支持16G存儲，可存儲達160K組數據

　　有效距離

　　電壓等級：10KV;檢測距離：15m

　　電壓等級：35KV;檢測距離：35m

　　電壓等級：110KV;檢測距離：51m

　　顯示模式：實時模式、瞬時模式、峰值保持

　　存儲模式：數據DAT;音頻WAV

　　使用條件

　　環境溫度：-10～+50 ℃

　　相對濕度：≤90% RH

　　外觀參數

　　體積：353*190*90(mm)

　　重量：約0.6KG

　　其他指標

　　信號轉換器：靈敏度:-70dB ;光束發散角:72°; 電容:1900pF ;輸入電壓:10VAC ;接收中心頻率:40kHz

　　錄音：WAV格式;能錄48KHz采樣率的音頻。錄音時間可調，默認支持錄音10秒

　　溫濕度：溫度：-40～120℃ ±0.5℃ ，濕度：0～100%RH ±4.5%RH

　　GPS：具有高達 50 個的并行通道，快速搜星;采用無源陶瓷天線，可直接接收 GPS 衛星信號;配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動最短僅需27S

　　CPU：采集速度：10K每秒;采集精度：16位AD

　　顯示屏：3.5寸;觸控屏;分辨率：320*240

　　系統電源：DC3.7V鋰電池;容量約8000mAH;全載運行，可持續供電8小時;正常工作運行12小時;低功耗工作運行20小時;關機狀態下功耗40uA。
